Dubbo

架构的演变

单一应用架构

将项目所有的功能模块都放在一个工程中，所有的服务组合为一个整体
- 优点
  1. 项目前期开发节奏快，能够快速迭代
  2. 架构简单
  3. 易于测试
  4. 易于部署
- 缺点
  1. 随着业务的增加，项目变得臃肿，业务耦合严重
  2. 新增业务困难
  3. 核心业务与边缘业务混合在一起，相互影响
垂直应用架构

对业务进行垂直划分，把一个单体架构拆分为一堆的单体应用
- 优点
  1. 可以针对相关的模块进行单独的优化
  2. 方便水平扩展，系统容错性高
  3. 各个应用之间相互独立，有利于业务迭代
- 缺点
  1. 系统部署较为复杂
  2. 服务之间的调用不统一
  3. 服务监控不到位
SOA 架构

(Server-Oriented Architecture) 面向服务的架构。根据实际业务，把系统拆分成合适的，独立部署的模块，模块之间相互独立。

RPC

RPC 核心和调用的大体流程
// Client端
1. 把这个调用映射为 Call ID
2. 把 Call ID 和参数序列化，以二进制的形式打包
3. 将打包的二进制数据包发送给服务端
4. 等待服务器返回结果
5. 如果服务器调用成功，则将结果反序列化
// Server 端
1. 在本地维护一个 Call ID 的函数指针映射 call_id_map，可以使用 Map<String, Method> callIdMap
2. 等待客户端请求
3. 得到一个请求后，将其数据包反序列化，得到 Call ID
4. 通过在 callIdMap 中查找，得到相应的函数指针
5. 将参数反序列化后，调用本地函数，得到结果
6. 将结果序列化后通过网络返回给 Client
- 一次服务调用过程
  1. 服务消费者（Client ）通过本地调用的方式调用服务
  2. 客户端存根（Client Stub）接收到请求调用后负责将方法、入参等信息序列化，组成网络能够进行网络传输的消息体
  3. 客户端存根（Client Stub）找到远程服务的地址，将序列化的消息体发送给服务端
  4. 服务端存根（Server Stub）收到消息后进行解码（反序列化操作）
  5. 服务端存根（Server Stub）根据解码的结果调用本地的服务进行相关的处理
  6. 服务端（Server）对本地服务业务进行处理
  7. 处理结果返回给服务器存根（Server Stub）
  8. 服务端存根（Server Stub）对结果进行序列化
  9. 服务端存根（Server Stub）将结果发送给客户端（Client）
  10. 客户端存根（Client Stub）接收到消息，并进行反序列化

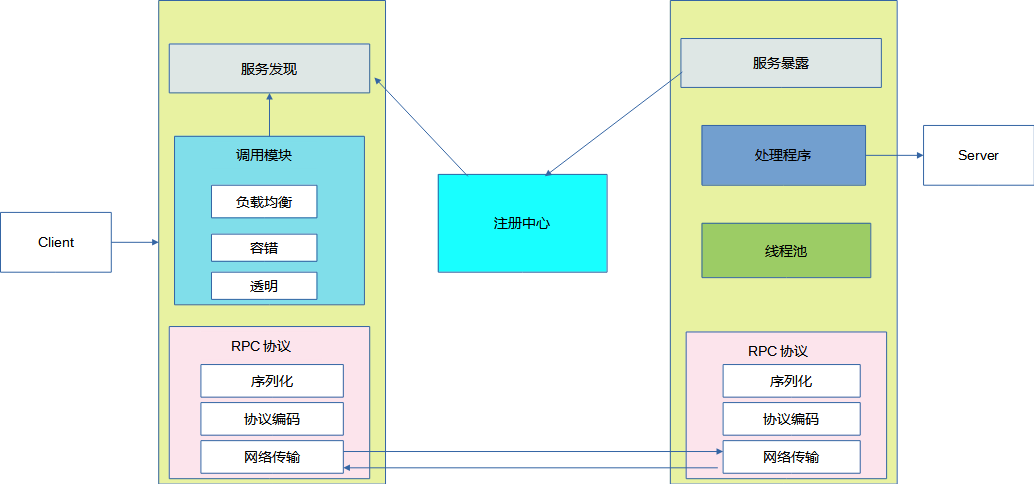

架构
- 服务发现：缓存注册中心中的服务地址，避免由于注册中心故障带来的问题
- 注册中心通过 Watch 自动将服务端的信息 “送到” 客户端
RPC 核心功能的实现
- 服务寻址
  1. 服务寻址使用 Call ID 映射。在本地调用中，函数体是直接通过函数指针来指定的
  2. 在 RPC 中，所有的函数都必须有一个自己的 ID，这个 ID 在所有进程中都是唯一确定的
  3. 客户端再做远程调用时，必须附带 Call ID。同时需要在客户端和服务端分别维护一个函数和 Call ID 的对应表，客户端在进行远程调用时，查找本地的 Call ID 表，得到相应的调用函数。
  实现方式：服务注册中心
- 数据流的序列化和反序列化

  将对象序列化为二进制流的过程称为序列化；将二进制流转换为对象的过程称为反序列化

  常见的序列化方式：
  1. Hessian: 一种二进制 Web 服务协议，与框架无关。
  2. Protobuf: Google 提供的一种序列化方式；效果更佳
  3. Thrift: Facebook 提供的一种 RFC 框架，同时也有对应的序列化方式
- 网络传输
  - 直接调用现有的连接库（Netty 等）即可

Dubbo 特点

面向接口代理的高性能 RPC 调用
- 服务以接口为粒度，屏蔽远程调用的底层细节
智能负载均衡
服务自动注册与发现
高度可扩展能力
运行期间的流量调度
可视化的服务治理与运维

Dubbo 架构

节点角色说明

节点	角色说明
`Provider`	暴露服务的服务提供方
`Consumer`	调用远程服务的服务消费方
`Registry`	服务注册与发现的注册中心
`Monitor`	统计服务的调用次数和调用时间的监控中心
`Container`	服务运行容器

调用关系说明

服务容器负责启动，加载，运行服务提供者。
服务提供者在启动时，向注册中心注册自己提供的服务。
服务消费者在启动时，向注册中心订阅自己所需的服务。
注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

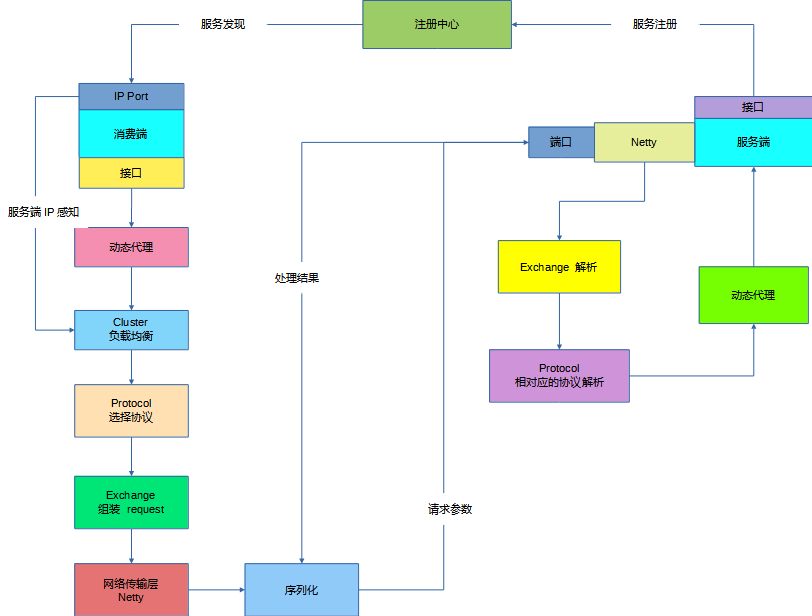

Dubbo 详细架构

各层说明

config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
proxy 服务代理层：服务接口透明代理，生成服务的客户端 Stub 和服务器端 Skeleton, 以 ServiceProxy 为中心，扩展接口为 ProxyFactory
registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory, Registry, RegistryService
cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

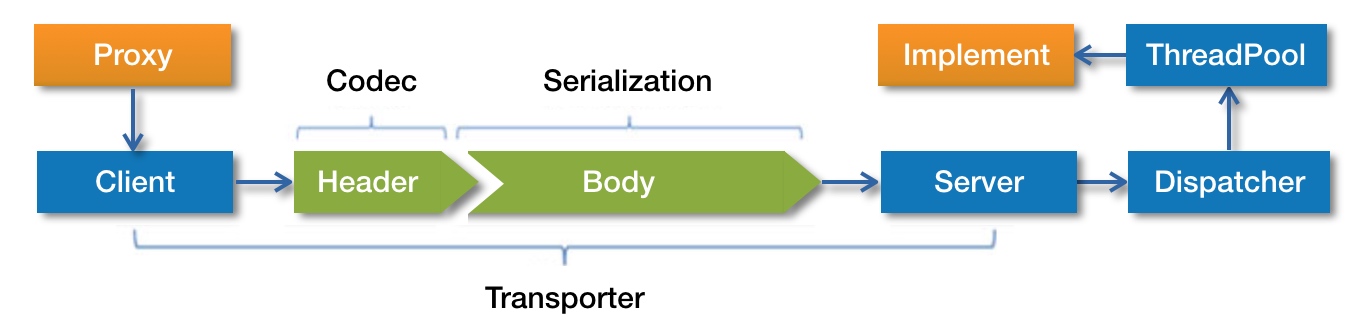

大体流程：

架构特点

连通性、健壮性、伸缩性、以及面向未来架构的升级性
- 连通性
  - 注册中心负责服务地址的注册与查找，相当于目录服务，服务提供者和消费者只在启动时与注册中心交互，注册中心不处理请求，压力较小
  - 监控中心统计各服务调用次数，调用时间等，统计现在内存汇总后每分钟一次发送到监控中心服务器，并以报表展示
  - 服务提供者向注册中心注册其提供的服务，并汇报调用时间到监控中心，此时间不包含网络开销
  - 服务消费者向注册中心服务提供者提供的地址列表，并根据负载算法直接调用提供者，同时汇报调用时间到监控时间，此时间包含网络开销
  - 注册中心，服务提供者，服务消费者三者之间的连接均为长连接，监控中心除外
  - 注册中心通过长连接感知服务提供者的存在，如果服务提供者宕机，注册中心将立即推送事件通知消费者
  - 注册中心和监控中心全部宕机，不影响已经运行的服务提供者和服务消费者，消费者在本地缓存了服务提供者的目录列表
  - 注册中心和服务中心都是可选的，服务消费者可以直接连接服务提供者
- 健壮性
  - 监控中心宕机不影响使用，只是丢失部分采样数据
  - 数据库宕机后，注册中心仍然能够通过缓存提供服务列表查询，但不能注册新的服务
  - 注册中心对等集群，任意一台宕机后，将自动切换到另一台
  - 注册中心全部宕机后，服务提供者和服务消费者依旧能够铜锅本地缓存通信
  - 服务提供者无状态，任意一台宕机后，不影响使用
  - 服务提供者全部宕机之后，服务消费者无法使用，并将无限重新连接等待服务提供者恢复服务
- 伸缩性
  - 注册中心为对等集群，可动态增加机器部署实例，所有客户端都将自动发现新的注册中心
  - 服务提供者无状态，可动态增加机器部署实例，注册中心将推送新的服务提供者信息给消费者
Zookeeper 健壮性
- Zookeeper 底层采用的是 ZAB 协议
- 当 1/2 的实例宕机后，Zookeeper 依旧可以使用
- 读写过程
  - 所有的写请求都会转发到主进程，子进程即便收到写请求也会再转发给主进程
  - 当主进程收到写请求时，会将所有的数据复制给所有的子进程，子进程收到后将会发送一个 ACK 给主进程
  - 主进程在收到 ACK 后，统计是否大于 1/2 子进程数，如果大于，则直接提交本次的写操作

Spring Boot 中 Dubbo 的使用

Spring Boot 集成 Dubbo

核心依赖

<dependency>
  <groupId>org.apache.dubbo</groupId>
  <artifactId>dubbo-spring-boot-starter</artifactId>
  <version>3.0.2</version>
</dependency>
<dependency>
  <groupId>org.apache.dubbo</groupId>
  <artifactId>dubbo-registry-zookeeper</artifactId>
  <version>3.0.2</version>
</dependency>
<dependency>
  <groupId>org.apache.dubbo</groupId>
  <artifactId>dubbo-metadata-report-zookeeper</artifactId>
  <version>3.0.2</version>
</dependency>

配置方式

XML 文件配置

对于服务提供者，一般的配置如下所示

<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:dubbo="http://dubbo.apache.org/schema/dubbo"
       xmlns="http://www.springframework.org/schema/beans"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
       http://dubbo.apache.org/schema/dubbo http://dubbo.apache.org/schema/dubbo/dubbo.xsd">

  	<!-- 服务提供者的名字 -->
  	<dubbo:application name="demo-provider-xml"/>

  	<!-- 注册中心的配置，这里以 Zookeeper 为例 -->
    <dubbo:registry address="zookeeper://127.0.0.1:2181"/>

  	<!-- 对应的传输协议 -->
    <dubbo:protocol name="dubbo" port="20890"/>

  	<!-- Bean 实例的配置 -->
    <bean id="orderService" class="org.xhliu.dubboproviderxml.impl.OrderServiceImpl"/>

    <dubbo:service interface="org.xhliu.dubbotest.service.OrderService" ref="orderService"/>

  	<!-- 元数据，Dubbo 2.7 以上才有价值，可以使用其他的方式存储元数据，如 Redis -->
<!--    <dubbo:metadata-report address="zookeeper://127.0.0.1:2181" />-->
</beans>

对于服务消费者，一般的配置如下所示

<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:dubbo="http://dubbo.apache.org/schema/dubbo"
       xmlns="http://www.springframework.org/schema/beans"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://dubbo.apache.org/schema/dubbo
       http://dubbo.apache.org/schema/dubbo/dubbo.xsd">
  	<!-- 服务消费者的名字 -->
    <dubbo:application name="demo-consumer"/>

  	<!-- 注册中心的配置 -->
    <dubbo:registry group="aaa" address="zookeeper://127.0.0.1:2181"/>

  	<!-- 有关服务类的配置 -->
    <dubbo:reference id="orderService" check="false"
                     interface="org.xhliu.dubbotest.service.OrderService"/>
</beans>

配置属性信息如下表所示：

标签	用途	解释
`<dubbo:service/>`	服务配置	用于暴露一个服务，定义服务的元信息，一个服务可以用多个协议暴露，一个服务也可以注册到多个注册中心
`<dubbo:reference/>` 2	引用配置	用于创建一个远程服务代理，一个引用可以指向多个注册中心
`<dubbo:protocol/>`	协议配置	用于配置提供服务的协议信息，协议由提供方指定，消费方被动接受
`<dubbo:application/>`	应用配置	用于配置当前应用信息，不管该应用是提供者还是消费者
`<dubbo:module/>`	模块配置	用于配置当前模块信息，可选
`<dubbo:registry/>`	注册中心配置	用于配置连接注册中心相关信息
`<dubbo:monitor/>`	监控中心配置	用于配置连接监控中心相关信息，可选
`<dubbo:provider/>`	提供方配置	当 ProtocolConfig 和 ServiceConfig 某属性没有配置时，采用此缺省值，可选
`<dubbo:consumer/>`	消费方配置	当 ReferenceConfig 某属性没有配置时，采用此缺省值，可选
`<dubbo:method/>`	方法配置	用于 ServiceConfig 和 ReferenceConfig 指定方法级的配置信息
`<dubbo:argument/>`	参数配置	用于指定方法参数配置

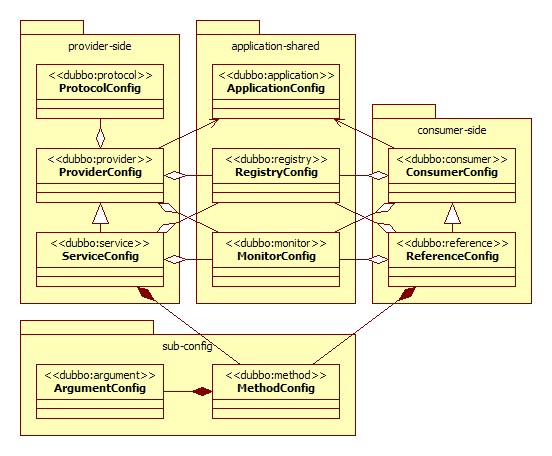

配置之间的对应关系

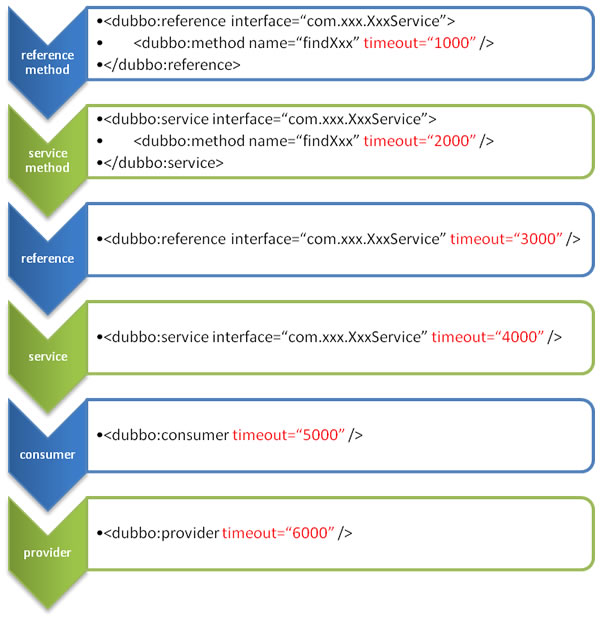

不同粒度配置的覆盖关系（以 timeout 属性为例）
1. 方法级优先，接口级次之，全局配置再次之
2. 如果级别一样，则消费方优先，提供方次之

Annotation配置

服务提供者

配置属性

# dubbo-provider.properties
dubbo.application.name=dubbo-annotation-provider
dubbo.registry.address=zookeeper://${zookeeper.address:127.0.0.1}:2181
dubbo.protocol.name=dubbo
dubbo.protocol.port=20880
dubbo.provider.token=true

配置类

@Configuration
@EnableDubbo(scanBasePackages = "org.xhliu.dubboproviderannotation.service.impl")// 实现接口的类所在包
@PropertySource("classpath:/dubbo/dubbo-provider.properties")
public class ProviderConfiguration {
    @Bean
    public ProviderConfig providerConfig() {
        ProviderConfig providerConfig = new ProviderConfig();
        providerConfig.setTimeout(1000);
        return providerConfig;
    }
}

服务实现类示例如下：

import lombok.extern.slf4j.Slf4j;
import org.apache.dubbo.config.annotation.DubboService;
import org.apache.dubbo.config.annotation.Method;
import org.apache.dubbo.rpc.RpcContext;
import org.xhliu.dubbotest.service.OrderService;

@Slf4j
@DubboService(
        version = "1.0.0", group = "test", timeout = 30000,
        methods = {@Method(name = "doOrder", timeout = 5000)}
)
public class OrderServiceImpl implements OrderService {
    @Override
    public String doOrder(String info) {
        log.info("Get Info: " + info);
        return "Hello " + info + ", response from provider: " + RpcContext.getServerContext().getLocalAddress();
    }
}

服务消费者

配置属性

# dubbo-consumer.properties
dubbo.application.name=dubbo-annotation-consumer
dubbo.registry.address=zookeeper://${zookeeper.address:127.0.0.1}:2181
dubbo.consumer.timeout=1000

配置类：与服务提供者的类似

对于 RPC 方法的调用，示例如下：

import lombok.extern.slf4j.Slf4j;
import org.apache.dubbo.config.annotation.DubboReference;
import org.springframework.stereotype.Service;
import org.xhliu.dubbotest.service.OrderService;

@Slf4j
@Service(value = "orderServiceCall")
public class OrderServiceCall implements OrderService {
    @DubboReference(group = "test", version = "1.0.0") // 对应方法所在的组、版本号
    private OrderService orderService;

    @Override
    public String doOrder(String info) { // 本地方法对于指定方法的实现，这里调用了 RPC 的方法
        log.info("Consumer send Info: " + info);

        return orderService.doOrder(info);
    }
}

API 与 SPI

API

应用程序接口

SPI

（Service Provider Interface）定义一组规范，要求调用方实现和扩展

应用场景
1. 数据库驱动 Driver等
2. 日志 log，如 slf4j 和 log4j
3. Spring Boot 自动装配规则

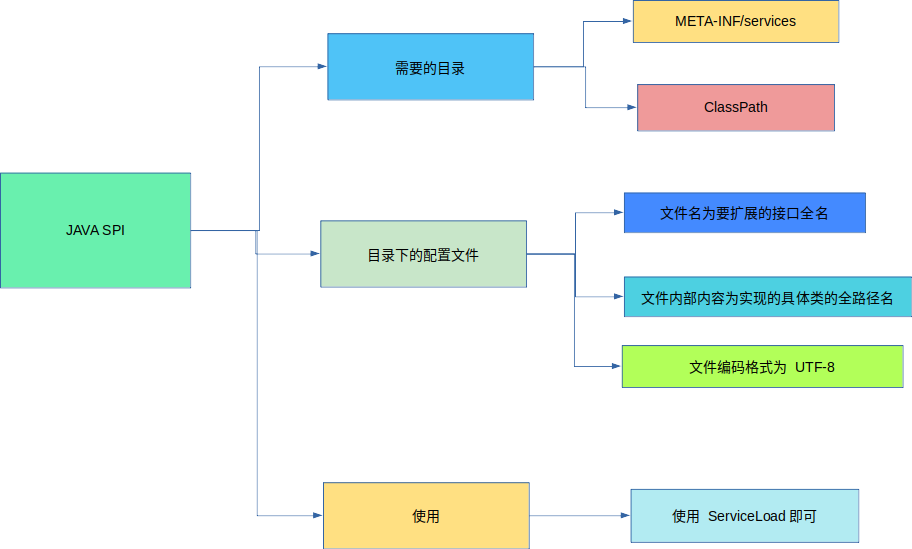

JDK SPI 与 Dubbo SPI

区别：JDK SPI 文件格式不同，JDK 为 value 结构, Dubbo 为 Key-Value 结构；JDK SPI 会一次性全部加载，而 Dubbo 则是按需加载；因此可以使用 Dubbo 的 SPI 实现按需注入

获取 JDK 的 SPI

import lombok.extern.slf4j.Slf4j;
import org.xhliu.dubbotest.service.OrderService;

import java.util.ServiceLoader;

@Slf4j
public class Application {
    public static void main(String[] args) {
        ServiceLoader<OrderService> orderServices = ServiceLoader.load(OrderService.class); // 加载对应的实现类，得到的是一个集合
        log.info(orderServices.toString());
        orderServices.forEach(orderService -> log.info(orderService.doOrder("Hello World!")));
    }
}

获取 Dubbo 的 SPI

Dubbo 的 SPI 配置文件示例：

man1=dubbo.impl.Man // man1 的实现类为 dubbo.impl.Man
woman1=dubbo.impl.Woman // 同上

import dubbo.spi.Person;
import org.apache.dubbo.common.extension.ExtensionLoader;

public class SpiTest {
    public static void main(String[] args) {
        ExtensionLoader<Person> personExtensionLoader = ExtensionLoader.getExtensionLoader(Person.class);
        Person man = personExtensionLoader.getExtension("man1"); // 获取指定的实现类
        man.say();
    }
}

线程派发模型
- 配置
```
<dubbo:protocol name="dubbo" port="20880" threadpool="fixed"
                    threads="200" iothreads="8" accepts="0" queues="100" dispatcher="all">
```

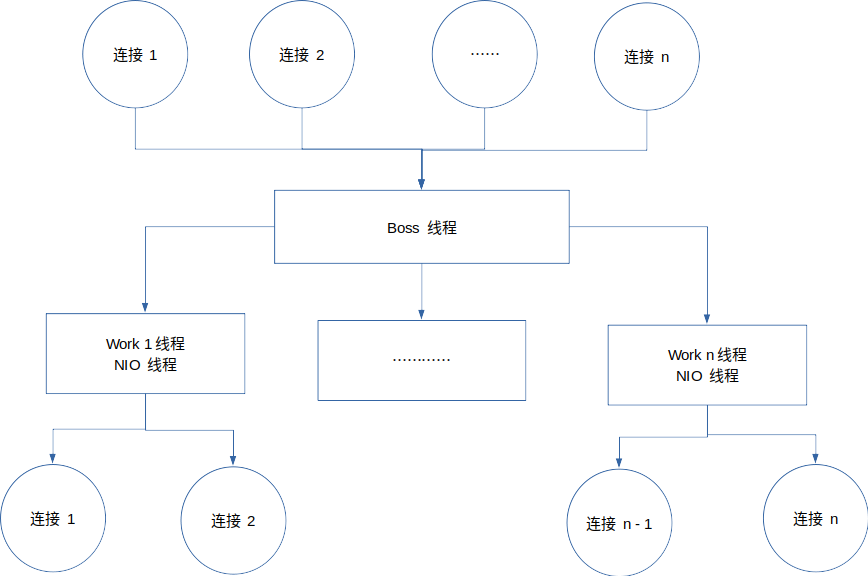

  1. Boss 线程

    接受客户端的连接，将接受到的连接注册到一个 Worker 线程上；

    一般情况下，服务端每绑定一个端口，开启一个 Boss 线程
  2. worker 线程

    处理注册在其身上连接的 Connection 的各种 IO 事件；

    一般情况下，Worker 线程的个数为计算机 CPU 的核心数 + 1；

    一个 Worker 线程可以注册多个 Connection，但是一个 Connection 只能注册在一个 Worker 线程上
- 线程派发策略
  1. All（默认）：将所有的消息都派发到线程池，包括请求、响应、连接事件、断开连接、心跳等。即 Worker 线程在收到事件之后，将该事件提交到业务线程池中，自己再去处理其他事。
  2. direct: Worker 线程在接收到事件之后，由 Worker 线程执行到底（所有线程消息都不派送到线程池，全部在 IO 线程上直接执行）
  3. message: 只有请求响应消息派发到线程池，其它连接断开事件、心跳等，直接在 IO 线程上执行
  4. execution: 只有请求消息派发到线程池，不含响应（客户端线程池）；响应和其它连接断开事件、心跳等信息，直接在 IO 线程上执行
  5. connection: 在 IO 线程上，将连接断开事件放入队列，有序逐个执行，其它消息派发到线程池。
- 常用的 ThreadPool
  1. fixed: 固定大小线程池，启动时建立线程，不关闭，一直持有
  2. cached: 缓存线程池，空闲一分钟自动删除，需要时再重新创建
  3. limited: 可伸缩线程池，但是池中的线程数只会增长不会收缩。这是为了避免由于收缩时由于大流量引起的性能问题
    1. eager : 优先创建 Worker 线程池，在任务数量大于 corePollSize 但是小于 maximumPollSize 时，优先创建 Worker 来处理任务。当任务数量大于 maxmumPollSize 时，将任务放入阻塞队列中。阻塞队列填满时抛出 RejectExecuption。（相比较于 cached，cached 在任务数量超过 maxmumPollSize 时直接抛出异常而不是将任务放入阻塞队列）

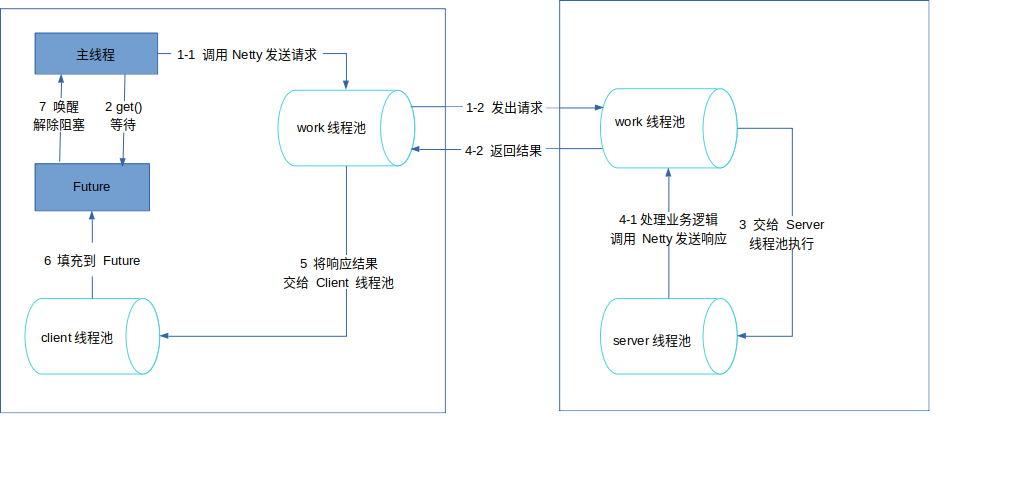

Dubbo 线程模型图
- 整体步骤
  1. 客户端的主线程发出一个请求后得到 future，在执行 get() 方法时阻塞；
  2. 服务端使用 worker 线程（Netty 通信模型）接受到请求之后，将请求提交到 Server线程池中进行处理
  3. Server 线程处理完成之后，将相应的处理结果返回给客户端的 Worker 线程池（Netty 通信模型），最后，Worker 线程将响应结果提交到 Client 线程池进行处理
  4. client 线程将响应结果填充到 Future 中，然后唤醒等待的主线程，主线程获取结果，返回给客户端

Provide feedback

Saved searches

Use saved searches to filter your results more quickly

Dubbo

架构的演变

RPC

Dubbo 特点

Dubbo 架构

Dubbo 详细架构

Spring Boot 中 Dubbo 的使用

FilesExpand file tree

Dubbo.md

Latest commit

History

Dubbo.md

File metadata and controls

Dubbo

架构的演变

RPC

Dubbo 特点

Dubbo 架构

Dubbo 详细架构

Spring Boot 中 Dubbo 的使用
