前情回顾 : series/subtask
在之前的文章中，我们已经接触过了SeriesWork。
SeriesWork由任务构成，代表一系列任务的串行执行。所有任务结束，则这个series结束。
与SeriesWork对应的ParallelWork类，parallel由series构成，代表若干个series的并行执行。所有series结束，则这个parallel结束。
ParallelWork是一种任务。
根据上述的定义，我们就可以动态或静态的生成任意复杂的工作流了。
我们先来看一个小demo
#include <workflow/Workflow.h>
#include <workflow/WFTaskFactory.h>
#include <workflow/WFFacilities.h>
int main()
{
ParallelWork *pwork = Workflow::create_parallel_work(nullptr);
for(int i = 0; i < 3; i++)
{
WFTimerTask *task = WFTaskFactory::create_timer_task(3000 * 1000,
[](WFTimerTask *timer)
{
fprintf(stderr, "timer end\n");
});
SeriesWork *series = Workflow::create_series_work(task, nullptr);
pwork->add_series(series);
}
pwork->start();
getchar();
return 0;
}在代码中，我们创建一个空的并行任务，并逐个添加series。
我们创建的timer task，并不能直接加入到并行任务里，需要先用它创建一个series。
inline ParallelWork *
Workflow::create_parallel_work(parallel_callback_t callback)
{
return new ParallelWork(std::move(callback));
}
inline ParallelWork *
Workflow::create_parallel_work(SeriesWork *const all_series[], size_t n,
parallel_callback_t callback)
{
return new ParallelWork(all_series, n, std::move(callback));
}第一个接口创建一个空的并行任务，第二个接口用一个series数组创建并行任务。
无论用哪个接口产生的并行任务，在启动之前都可以用ParallelWork的add_series()接口添加series。
class ParallelWork : public ParallelTask
{
public:
// 并行是一种任务，启动并行会将其放入串行，并启动串行
void start()
{
assert(!series_of(this));
Workflow::start_series_work(this, nullptr);
}
// 取消并行中的所有任务
void dismiss();
void add_series(SeriesWork *series);
const SeriesWork *series_at(size_t index) const;
const SeriesWork& operator[] (size_t index) const;
// 获取并行中串行的个数
size_t size() const;
void set_callback(parallel_callback_t callback);
protected:
virtual SubTask *done();
protected:
void *context;
parallel_callback_t callback;
private:
void expand_buf();
void dismiss_recursive();
private:
size_t buf_size;
SeriesWork **all_series;
// ....
};其中有这几个核心要点:
- 继承自ParallelTask
parallelwork也是一种task
-
start中可以看到，启动并行会将其放入串行，并启动串行
-
SeriesWork **all_series;
他里面有个series数组
- add_series
最为常用的就是这个add_series接口
void ParallelWork::add_series(SeriesWork *series)
{
if (this->subtasks_nr == this->buf_size)
this->expand_buf();
assert(!series->in_parallel);
series->in_parallel = true;
this->all_series[this->subtasks_nr] = series;
this->subtasks[this->subtasks_nr] = series->first;
this->subtasks_nr++;
}这里需要注意一下，我们给all_series添加之后，还有父类成员的操作
this->subtasks[this->subtasks_nr] = series->first;
this->subtasks_nr++;我们稍后来看
先往上看看他的父类
class ParallelTask : public SubTask
{
public:
ParallelTask(SubTask **subtasks, size_t n)
{
this->subtasks = subtasks;
this->subtasks_nr = n;
}
SubTask **get_subtasks(size_t *n) const··
{
*n = this->subtasks_nr;
return this->subtasks;
}
void set_subtasks(SubTask **subtasks, size_t n)
{
this->subtasks = subtasks;
this->subtasks_nr = n;·
}
public:
virtual void dispatch();
protected:
SubTask **subtasks;
size_t subtasks_nr;
private:
size_t nleft;
friend class SubTask;
};有这几个核心点：
- 继承自SubTask
确确实实是个task
- SubTask **subtasks, size_t subtasks_nr;
�他这里存着subtasks的数组, 及其个数
�注意这里是subtasks的数组，是有多少个subtask数组

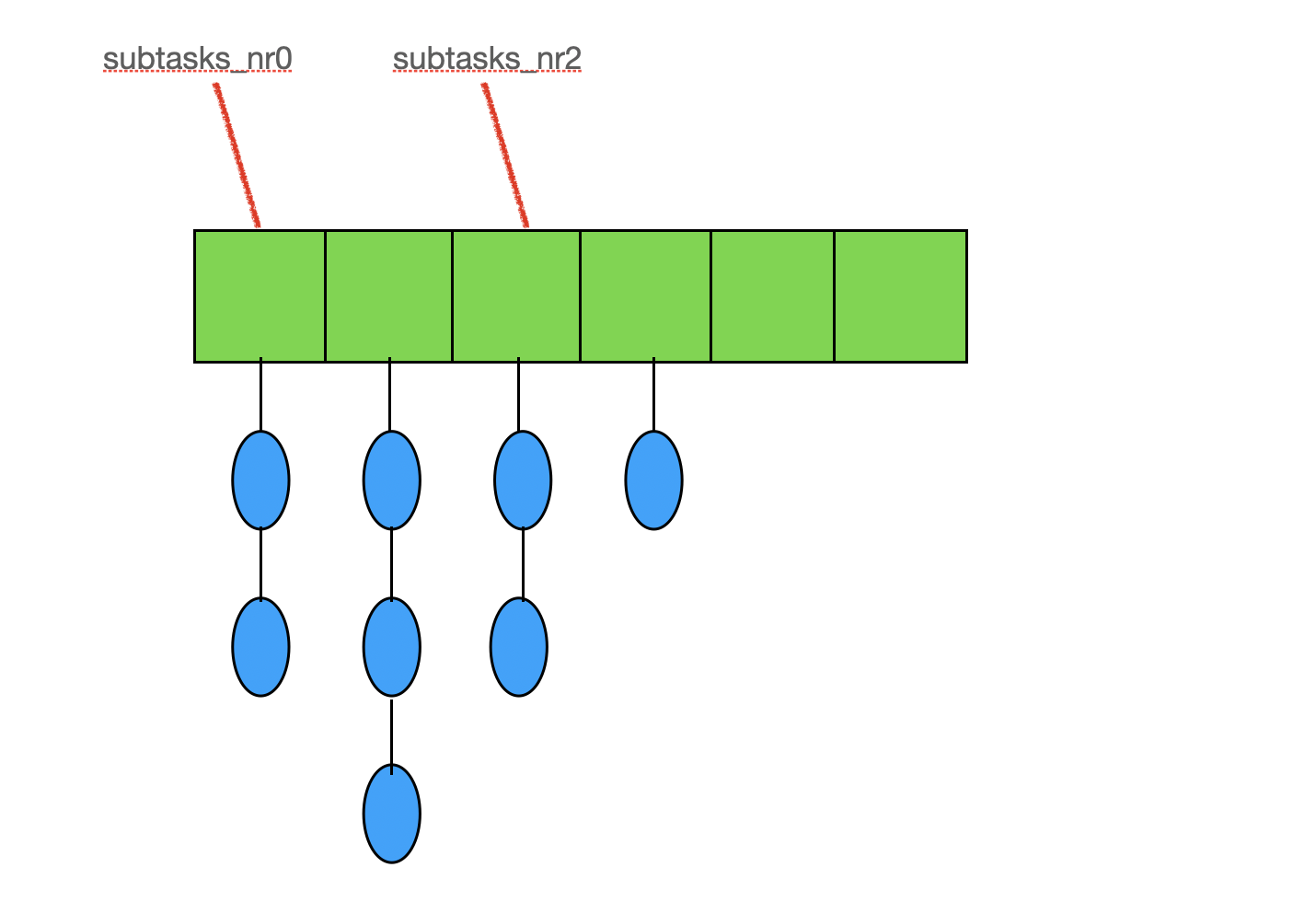

这里作个图示
class ParallelWork : public ParallelTask
{
public:
void start()
{
// ...
Workflow::start_series_work(this, nullptr);
}
// ...
};此处复习下SeriesWork的操作
inline void
Workflow::start_series_work(SubTask *first, series_callback_t callback)
{
new SeriesWork(first, std::move(callback));
first->dispatch();
}也就是
pwork->dispatch();dispatch 在 ParallelTask 这层实现
void ParallelTask::dispatch()
{
SubTask **end = this->subtasks + this->subtasks_nr;
SubTask **p = this->subtasks;
this->nleft = this->subtasks_nr;
if (this->nleft != 0)
{
do
{
(*p)->parent = this;
(*p)->entry = p;
(*p)->dispatch();
} while (++p != end);
}
else
this->subtask_done();
}可以看出，这个nleft的意思就是剩余的task数组
当减为0，则这个parallel这个任务完成，走到 subtask_done
否则挨着dispatch这些挂载的子任务
然而，这里并没有nleft的变化，那么必然在每个SubTask的dispath中改变
其实上面这句话并不准确，其实是在每个子任务SubTask完成的subtask_done中对nleft的改变
因为上一篇文章说过，dispath是纯虚函数，是每个task的核心逻辑，需要想要的task自我实现，执行完要调用subtask_done.
比如
// TimerTask
class SleepRequest : public SubTask, public SleepSession
{
...
virtual void dispatch()
{
if (this->scheduler->sleep(this) < 0)
{
this->state = SS_STATE_ERROR;
this->error = errno;
this->subtask_done();
}
}
...
}我们可见他并没有对nleft产生变化
上一篇我们屏蔽了parallel对细节，这次看个完整版本对subtask_done
首先parallel的dispatch 设置了parent 和 entry
do
{
(*p)->parent = this;
(*p)->entry = p;
(*p)->dispatch();
} while (++p != end);void SubTask::subtask_done()
{
SubTask *cur = this;
ParallelTask *parent;
SubTask **entry;
while (1)
{
// 保存一下parent和entry
parent = cur->parent;
entry = cur->entry;
cur = cur->done(); // 此处pop下一个task了
if (cur) // 如果有下一个task
{
// 这里保存的parent和entry就派上了用场
/*
void ParallelTask::dispatch()
{
SubTask **end = this->subtasks + this->subtasks_nr;
SubTask **p = this->subtasks;
this->nleft = this->subtasks_nr;
if (this->nleft != 0)
{
do
{
(*p)->parent = this;
(*p)->entry = p;
(*p)->dispatch();
} while (++p != end);
}
else
this->subtask_done();
}
*/
// dispath中外部循环的是subtasks，上面图中的绿色方块
// �而在subtask_done中，我们不断pop出挂载在绿色方块下面的子task数组中的task
// 我们在外面只设置了开头的这个task的parent和entry
// 所以这里每次要挨着把parent和entry都赋值上
cur->parent = parent;
cur->entry = entry;
if (parent)
*entry = cur;
cur->dispatch(); // 不同任务分发至不同的处理请求
} // 如果这个series已经没有task了，看看这个task是否为parallel，如果是，则nleft - 1，直到0为止

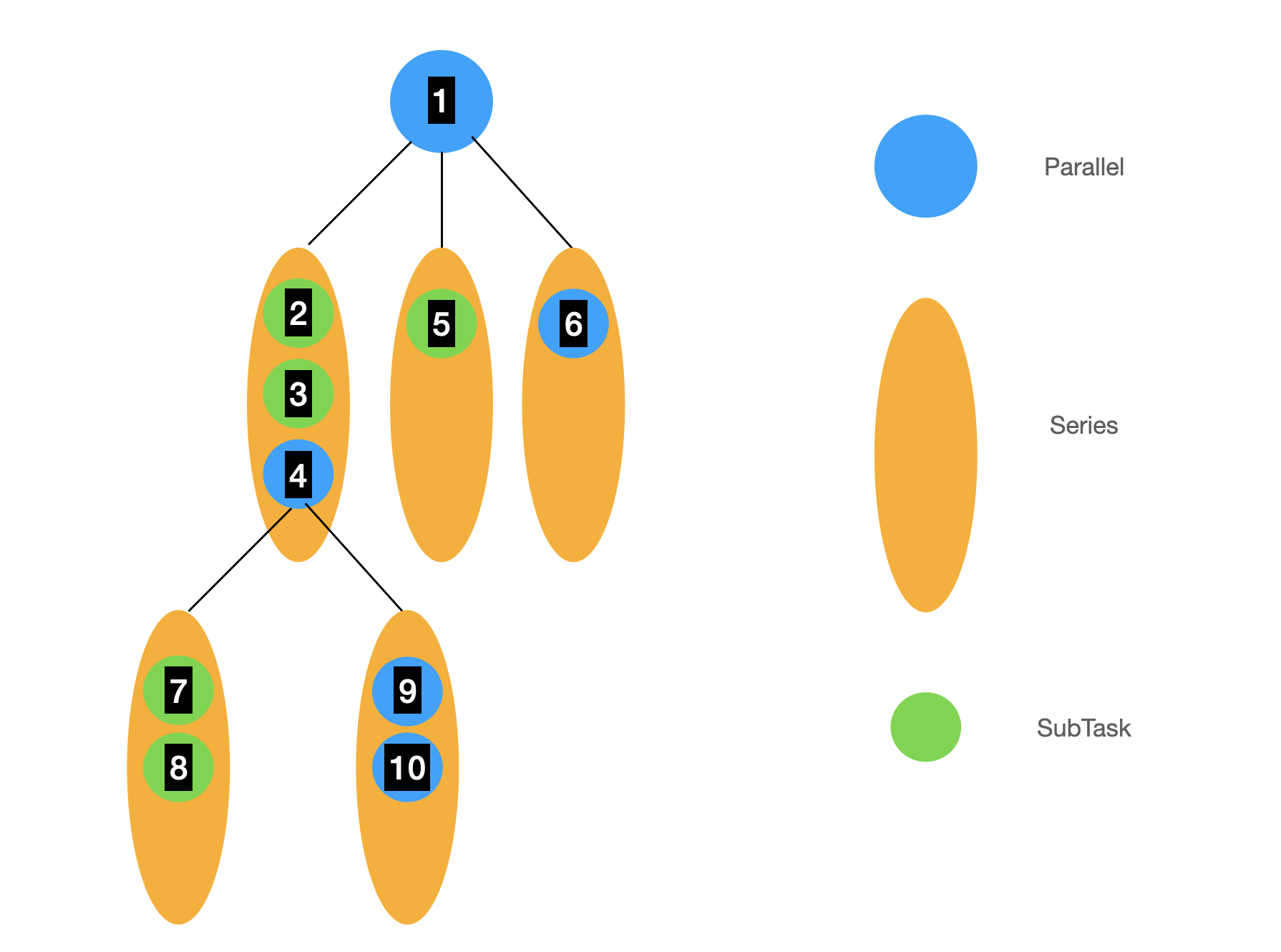

// 可以看下面的图
// 由于Parallel也是一种task，可以很灵活组成各种串并联
// 我们图例所示，从上到下是包含关系，我们最上面的parallel包含了三个series
// 第一series中，有两个subtask和一个parallel subtask
// 第二个有一个subtask，第三个series有一个paralle subtask
// 第一个series的子parallel subtask又有两个series
// 具体分析在下面
else if (parent)
{
if (__sync_sub_and_fetch(&parent->nleft, 1) == 0)
{
cur = parent;
continue;
}
}
break;
}
}
根据代码，我们重新看图说话理一次，我们整个这个图，也在一个series中（start处可知）
那么第一个执行的就是1号，是个parallel subtask
执行
void ParallelTask::dispatch()
{
SubTask **end = this->subtasks + this->subtasks_nr;
SubTask **p = this->subtasks;
this->nleft = this->subtasks_nr;
if (this->nleft != 0)
{
do
{
(*p)->parent = this;
(*p)->entry = p;
(*p)->dispatch();
} while (++p != end);
}
else
this->subtask_done();
}其中p是最左边这个series的第一个task，subtask 2
end是最右边series的第一个task，parallel subtask 6
nleft为3，有三个subtask数组
那么外部循环就是相当于循环这三个series的subtask数组
我们先看第一个subtask数组，parent是parallel subtask 1，entry为subtask 2，dispatch
// TimerTask
class SleepRequest : public SubTask, public SleepSession
{
...
virtual void dispatch()
{
if (this->scheduler->sleep(this) < 0)
{
this->state = SS_STATE_ERROR;
this->error = errno;
this->subtask_done();
}
}
...
}假设我们的subtask2为timer task，执行完核心功能sleep，即进入subtask_done
void SubTask::subtask_done()
{
while (1)
{
parent = cur->parent;
entry = cur->entry;
cur = cur->done();
if (cur)
{
cur->parent = parent;
cur->entry = entry;
if (parent)
*entry = cur;
cur->dispatch();
}
...
break;
}
}此处parent是parrallel subtask 1，entry为subtask 2
cur->done() 返回了下一个subtask，如果有，那么我们dispatch这个task，然后进入下一个subtask的subtask_done，如果后面都是普通的subtask，那么就一直重复这个过程，直到没有subtask
到了没有subtask的情况，我们之后再分析
那么我们这里返回的不是普通的subtask，而是一个parallel subtask呢，比如我们接下来返回的parallel subtask 4，他又进入了ParallelTask::dispatch(), 向下走，去遍历parallel subtask 4下面的两个series的subtask，这个就是个树模型，其实很好理解，就是个递归子树的过程。
void SubTask::subtask_done()
{
// ...
while (1)
{
parent = cur->parent;
entry = cur->entry;
cur = cur->done();
if (cur)
{
cur->parent = parent;
cur->entry = entry;
if (parent)
*entry = cur;
cur->dispatch();
}
else if (parent)
{
if (__sync_sub_and_fetch(&parent->nleft, 1) == 0)
{
cur = parent;
continue;
}
}
break;
}
}当我们到了没有subtask的情况呢，我们这里会判断是否有parent
比如我们在2，3，4这个series的时候，他的parent是1，那么就nleft - 1，不为0，继续外部循环，（注意我们的外部循环指subtask数组的循环，内部循环指subtask数组中的subtask循环）
到了subtask5的这个series走完了，发现parent是1，有，nleft - 1，不为0，外部循环到第3个subtask数组，发现还是有parent，但是这次减完了，cur变成了parent，往上走了，continue，如果parallel subtask 1所在series下面还有subtask，那么就继续走下一个task
但是这里明显我们只有一个parallel subtask 1，cur->done() 返回没有下一个任务了，而且，他又没有parent，没有上一级的parallel，那么就执行结束了
entry 只有在parallel里才有用到。
(*p)->parent = this;
(*p)->entry = p;parent = cur->parent;
entry = cur->entry;
cur = cur->done();
if (cur)
{
cur->parent = parent;
cur->entry = entry;
if (parent)
*entry = cur;
cur->dispatch();
}subtasks数组中的各个子subtask的parent始终指向parent节点的parrallel subtask，entry始终指向子subtasks数组中的第一个p
entry = p -> *entry = *p -> *p = cur
每次要用cur替换掉这个parallel task的子subtask数组的第0个元素，这样保证最后一个元素在parallel callback结束前不被delete掉，目的是parallel的callback中，能拿到所有子subtask的结果, 最后随着Parallel消亡，Series消亡，从而最后一个子subtask消亡。·
小小总结一下，这里比较抽象的就是往上走，往下走，但是画个图就很清楚了，当有parallel subtask，那么他就会一直递归下去，执行每一个子树，这相当于是一个多叉树，当执行完这个parallel subtask的所有数组（把nleft减为0的时候），cur变成了parent，然后下一个循环去cur->done()，得到上一级的下一个subtask去执行，向下递归，然后向上弹出，就是整个subtask_done的核心。
