+title: "火山引擎基于 Dragonfly 加速实践"
+authorlink: "https://github.com/sofastack"
+description: "火山引擎基于 Dragonfly 加速实践"
+categories: "SOFAStack"
+tags: ["SOFAStack"]
+date: 2023-03-21T15:00:00+08:00
+cover: "https://mdn.alipayobjects.com/huamei_soxoym/afts/img/A*jR46Q5l39RkAAAAAAAAAAAAADrGAAQ/original"
+---
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/83ec2adf347d431cb79a3287403e7f2d~tplv-k3u1fbpfcp-zoom-1.image)
+
+## 背景
+
+火山引擎镜像仓库 CR 使用 TOS 来存储容器镜像。目前在一定程度上能满足并发大规模的镜像拉取。然而最终拉取的并发量受限于 TOS 的带宽和 QPS。
+
+这里简单介绍一下目前针对于大规模拉镜像遇到的两个场景的问题：
+
+**1、**客户端数量越来越多，镜像越来越大，TOS 带宽最终无法满足需求。
+**2、**如果客户端使用了 Nydus 对镜像格式做转换之后，对 TOS 的请求量会有数量级的增加，TOS API 的 QPS 限制导致无法满足需求。
+
+不论是镜像仓库服务本身还是背后的存储，最终肯定是有带宽和 QPS 限制的。如果单纯依赖服务端提供的带宽和 QPS，很容易就无法满足需求。因此需要引入 P2P ，减轻服务端压力，进而满足大规模并发拉取镜像的需求。
+
+## 基于 P2P 技术镜像分发系统调研
+
+目前开源社区有几个 P2P 项目，这里对这些项目进行简单介绍。
+
+### Dragonfly
+

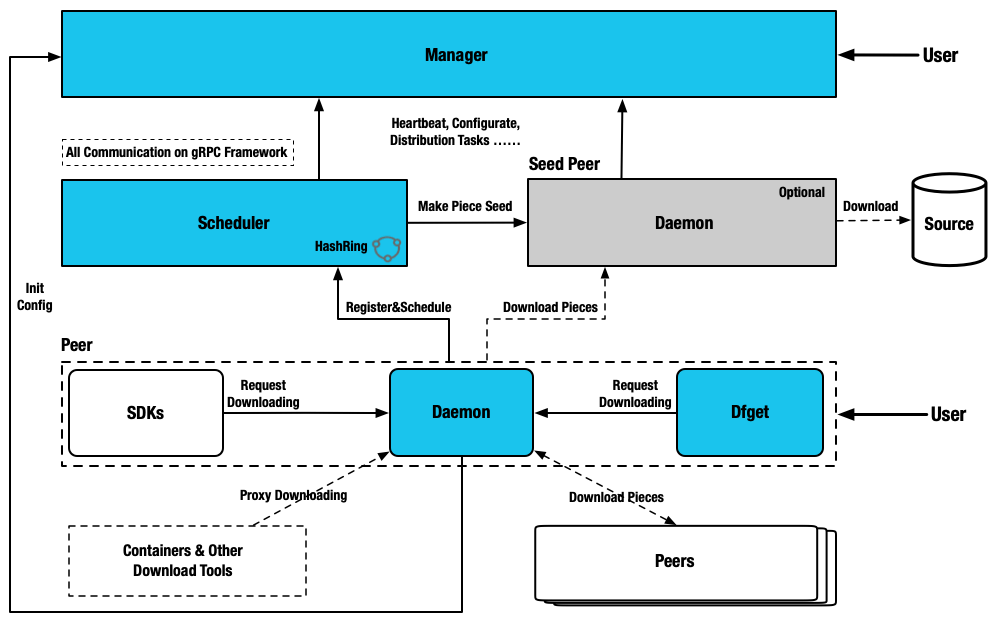

+#### 架构图
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/dd9ba97396c14a3990abdb77db4dc439~tplv-k3u1fbpfcp-zoom-1.image)
+
+#### 术语
+
+**Manager**
+
+**1、**存储动态配置供 Seed Peer 集群、Scheduler 集群以及 Dfdaemon 消费。
+
+**2、**维护 Seed Peer 集群和 Scheduler 集群之间关联关系。
+
+**3、**提供统一异步任务管理，用作预热等功能。
+
+**4、**监听各模块是否健康运行。
+
+**5、**为 Dfdaemon 筛选最优 Scheduler 集群调度使用。
+
+**6、**提供可视化控制台，方便用户操作管理 P2P 集群。
+
+**Scheduler**
+
+**1、**基于机器学习的多场景自适应智能 P2P 节点调度, 为当前下载节点选择最优父节点。
+
+**2、**构建 P2P 下载网络的有向无环图。
+
+**3、**根据不同特征值评估节点下载能力, 剔除异常节点。
+
+**4、**当下载失败情况，主动通知 Dfdaemon 进行回源下载。
+
+**Dfdaemon**
+
+**1、**基于 gRPC 提供下载功能, 并提供多源适配能力。
+
+**2、**开启 Seed Peer 模式可以作为 P2P 集群中回源下载节点, 也就是整个集群中下载的根节点。
+
+**3、**为镜像仓库或者其他 HTTP 下载任务提供代理服务。
+
+**4、**下载任务基于 HTTP 或 HTTPS 或其他自定义协议。
+
+### Kraken
+

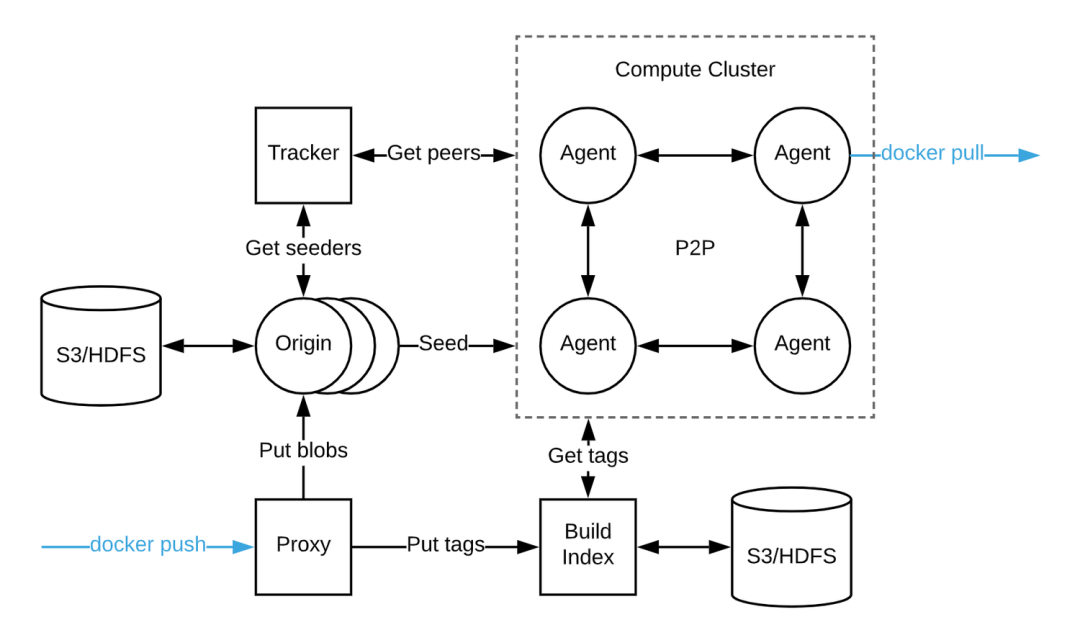

+**架构图**
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/9aaf891dfc214782b86ecbe045325f64~tplv-k3u1fbpfcp-zoom-1.image)
+
+**术语**
+
+**Agent**
+
+**1、**是 P2P 网络中的对等节点，需要在每个节点上部署。
+
+**2、**实现了 Docker Registry interface。
+
+**3、**通知 tracker 自己拥有的数据。
+
+**4、**下载其他 agent 的数据（tracker 会告诉该 agent 需要下载这块数据需要到哪个 agent 上下载）
+
+**Origin**
+
+**1、**负责从存储中读取数据做种。
+
+**2、**支持不同的存储。
+
+**3、**通过 Hash 环的形式保证高可用。
+
+**Tracker**
+
+**1、**P2P 网络中的协调者，追踪谁是 Peer，谁是 Seeder。
+
+**2、**追踪 Peer 拥有的数据。
+
+**3、**提供有序的 Peer 节点供 Peer 下载数据。
+
+**4、**通过 Hash 环的形式保证高可用。
+
+**Proxy**
+
+**1、**实现了 Docker Registry Interface。
+
+**2、**将镜像层传给 Origin 组件。
+
+**3、**将 Tag 传给 BUILD INDEX 组件。
+
+**Build-Index**
+
+**1、**Tag 和 digest 映射，agent 下载对应 Tag 数据时向 Build-Index 获取对应的 Digest 值。
+
+**2、**集群之间镜像复制。
+
+**3、**保存 Tag 数据在存储中。
+
+**4、**通过 Hash 环的形式保证高可用。
+
+## Dragonfly vs Kraken
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/afe279109a804599bb3b6aaf746a0bc1~tplv-k3u1fbpfcp-zoom-1.image)
+
+### 方案
+
+在火山引擎上，主要考虑 VKE 和 VCI 通过 CR 拉取镜像。
+
+**1、**VKE 的产品特点是基于 ECS 部署的 K8S，因此十分适合每个节点部署 Dfdaemon，充分利用每个节点的带宽，进而充分利用 P2P 的能力。
+
+**2、**VCI 的产品特点是底层有一些资源很充足虚拟节点。上层的服务是以 POD 为载体，因此无法像 VKE 那样每个节点部署 Dfdaemon，所以部署的形式部署几个 Dfdaemon 作为缓存，利用缓存的能力。
+
+**3、**VKE 或 VCI 客户端拉取经过 Nydus 格式转化过的镜像。在该场景下，需要使用 Dfdaemon 作为缓存，不宜使用过多的节点，避免对 Scheduler 造成过大的调度压力。
+
+基于火山引擎对于以上产品的需求，以及结合 Dragonfly 的特点，需要设计一套兼容诸多因素的部署方案。部署 Dagonfly 的方案设计如下。
+
+### 整体架构图
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/417e3025c93341dc9f808db6612596f4~tplv-k3u1fbpfcp-zoom-1.image)
+
+**1、**火山引擎上的资源都是归属于主账号下。P2P 控制组件以主账号级别隔离，每个主账号下一套 P2P 控制组件。服务端实现 P2P Manager Controller，通过该 Controller 来管控控制面所有 P2P 控制组件。
+
+**2、**P2P 控制组件部署在镜像仓库数据面 VPC，通过 LB 与用户集群打通。
+
+**3、**在 VKE 集群上，Dfdaemon 以 DaemonSet 方式部署，每个节点上部署一个 Dfdaemon。
+
+**4、**在 VCI 上，Dfdaemon 以 Deployment 方式部署。
+
+**5、**ECS 上 Containerd 通过 127.0.0.1:65001 访问本节点上的 Dfdaemon。
+
+**6、**通过在用户集群部署一个 controller 组件，基于 PrivateZone 功能，在用户集群生成.p2p.volces.com 域名， controller 会根据一定的规则挑选特定节点*（包括 VKE、VCI）*的 Dfdaemon pod，以 A 记录的形式解析到上述域名。
+
+- ECS 上 Nydusd 通过.p2p.volces.com 域名访问 Dfdaemon。
+- VCI 上镜像服务客户端和 Nydusd 通过.p2p.volces.com 域名访问 Dfdaemon。
+
+### 压测数据
+
+**环境**
+
+镜像仓库：带宽 10Gbit/s。
+
+ECS: 4C8G，挂载本地盘，带宽 6Gbit/s。
+
+**镜像**
+
+Nginx (500M)
+
+TensorFlow (3G)
+
+**组件版本**
+
+Dragonfly v2.0.8。
+
+**Quota**
+
+Dfdaemon: Limit 2C6G。
+
+Scheduler: 2 Replicas，Request 1C2G，Limit 4C8G。
+
+Manager: 2 Replicas，Request 1C2G，Limit 4C8G。
+
+**POD 启动时间对比**
+

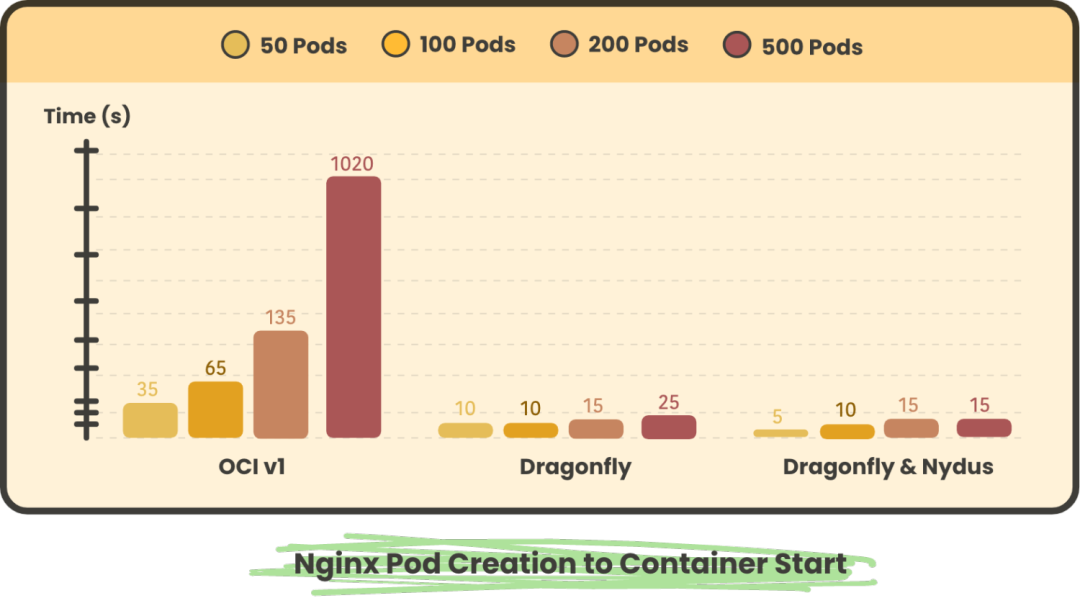

+Nginx Pod 分别并发 50、100、200、500 的所有 Pod 从创建到启动消耗时间。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/cb71bd971b28476ca50366cab4b5e5c6~tplv-k3u1fbpfcp-zoom-1.image)
+

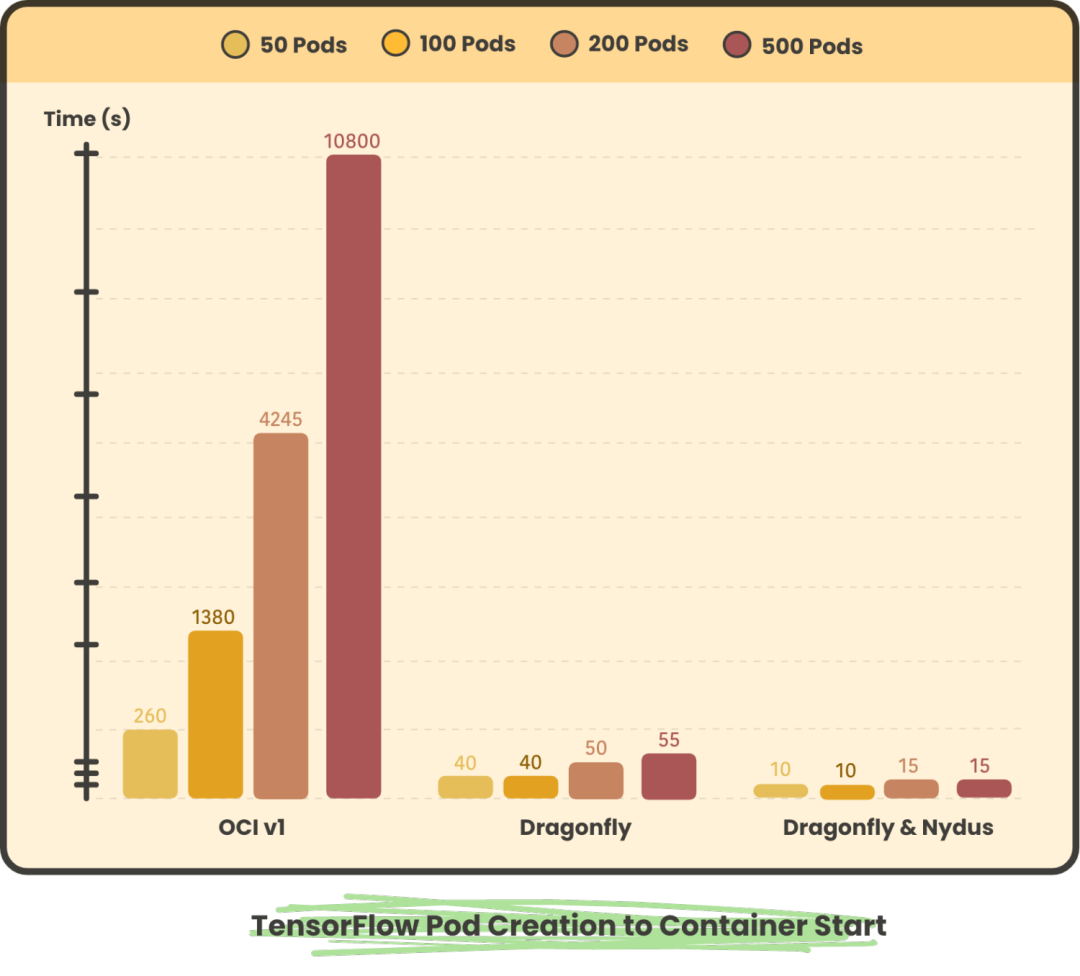

+TensorFlow Pod 分别并发 50、100、200、500 的所有 Pod 从创建到启动消耗时间。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/ba849446ff8e469dab9b070c05dbc280~tplv-k3u1fbpfcp-zoom-1.image)
+
+在大规模拉镜像的场景下，在使用 Dragonfly 和 Dragonfly & Nydus 场景对比 OCIv1 场景能够节省 90% 以上的容器启动时间。使用 Nydus 之后启动时间更短是因为镜像 lazyload 的特性，只需要拉取很小的一部分元数据 Pod 就能启动。
+
+**存储源端带宽峰值对比**
+

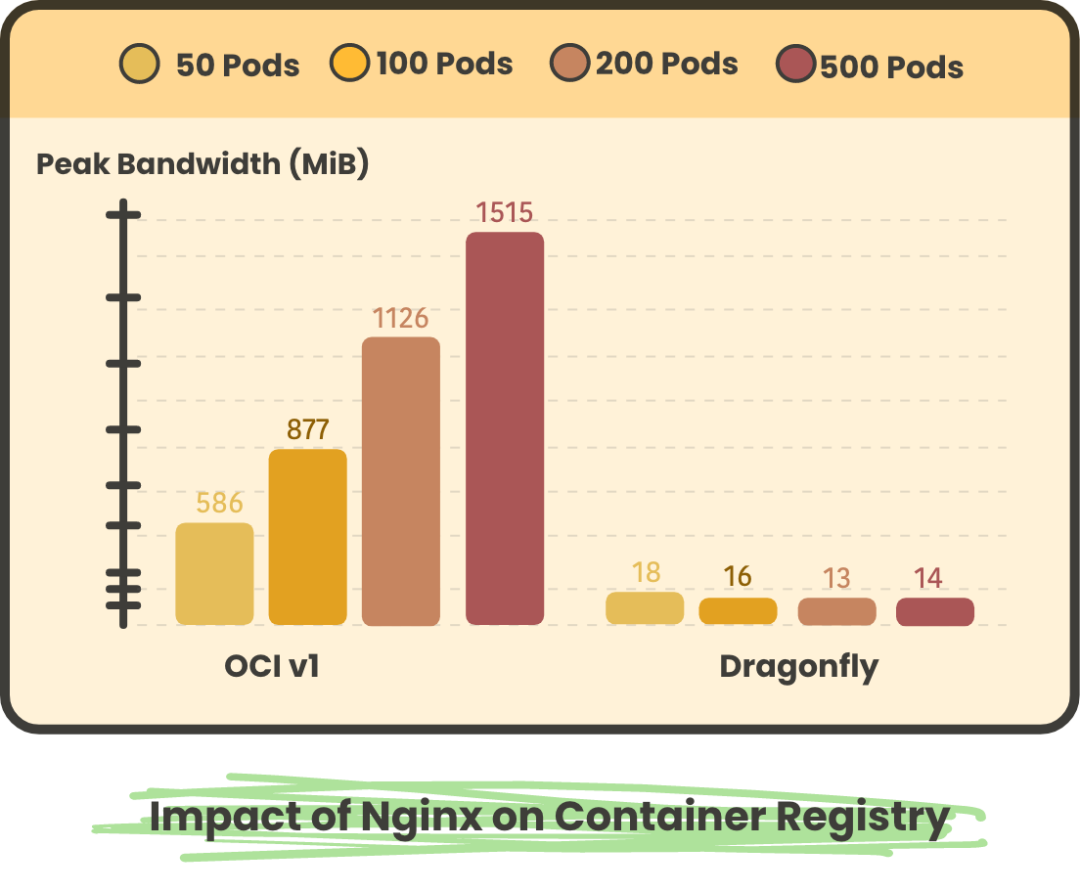

+Nginx Pod 分别并发 50、100、200、500 的存储端峰值流量。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/fe8f47cbb09147138f12c35bb7530c36~tplv-k3u1fbpfcp-zoom-1.image)
+

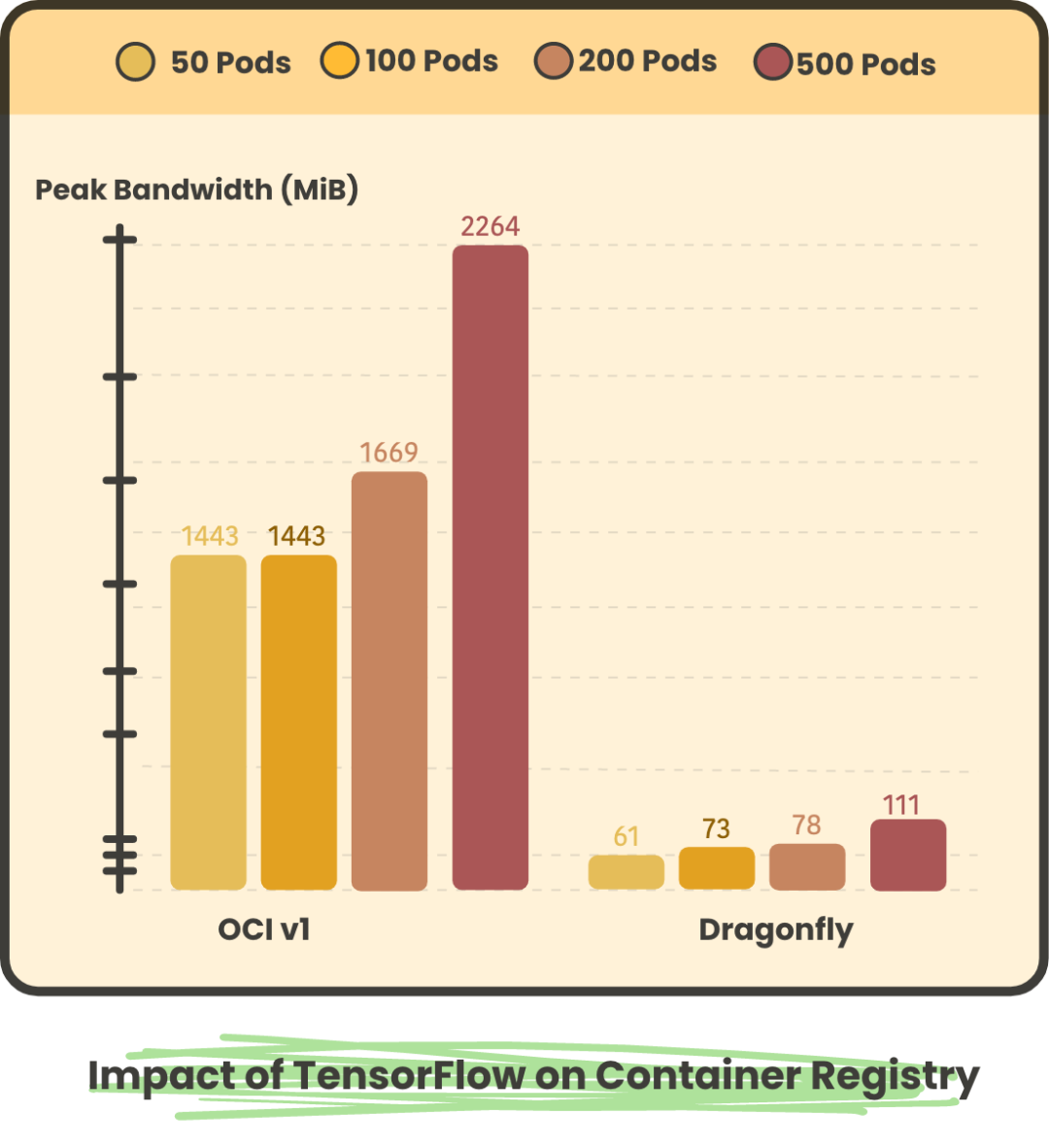

+TensorFlow Pod 分别并发 50、100、200、500 的存储端峰值流量。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/5ce71ab1550a4782a5a3a09eaf4cba3c~tplv-k3u1fbpfcp-zoom-1.image)
+
+**回源流量对比**
+

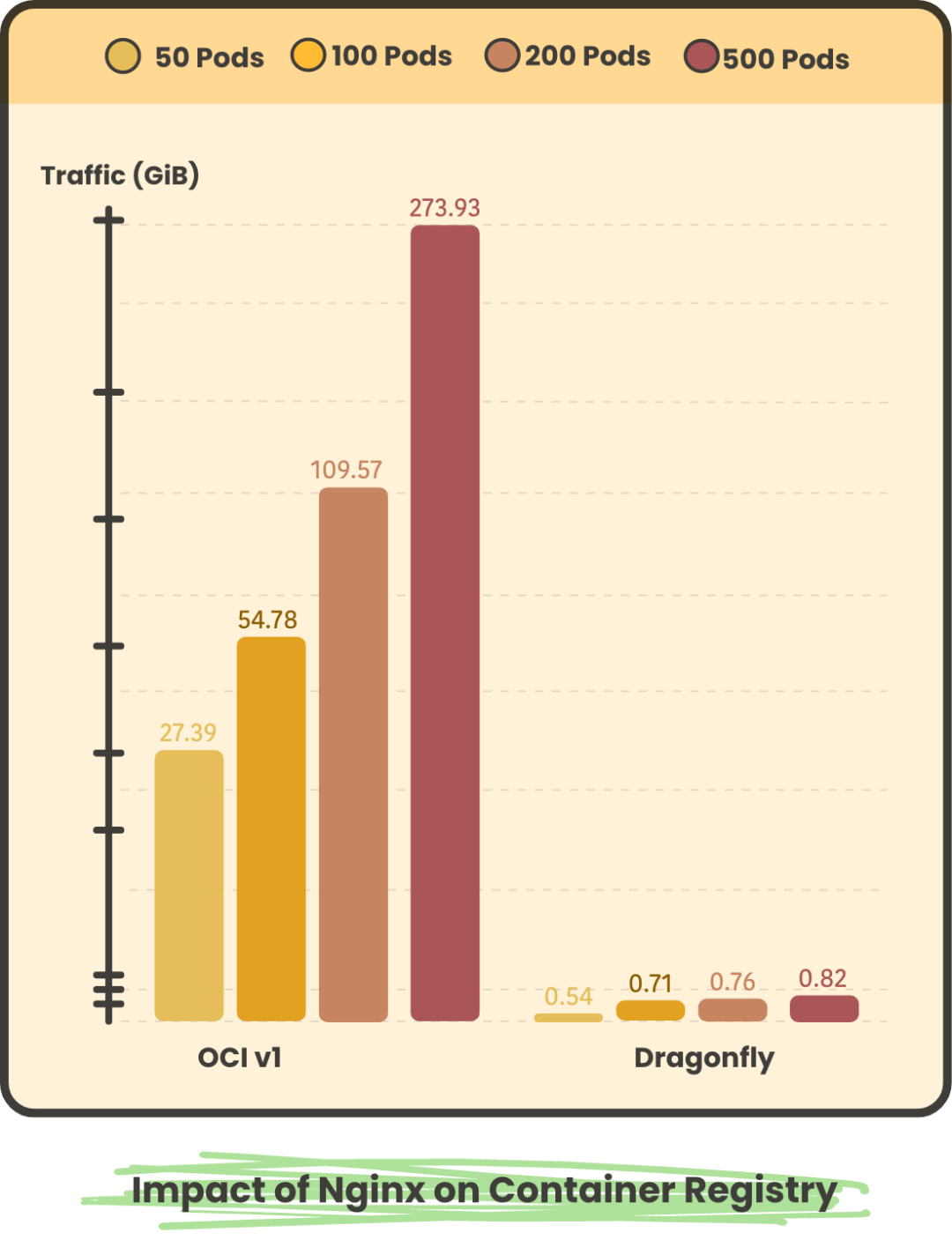

+Nginx Pod 分别并发 50、100、200、500 的回源流量。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/2b43d2d6141941d3bbc7e9279daba813~tplv-k3u1fbpfcp-zoom-1.image)
+

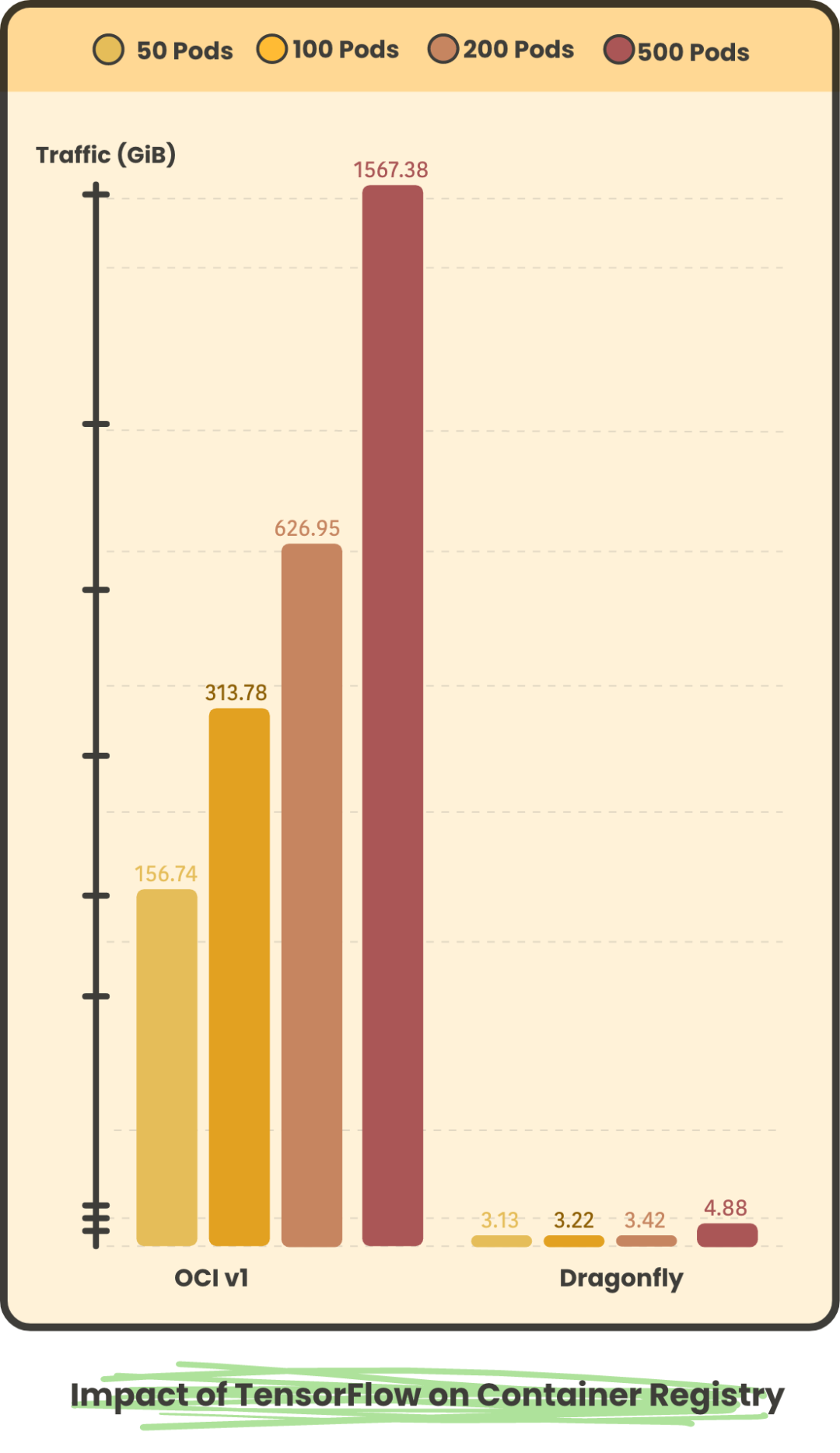

+TensorFlow Pod 分别并发 50、100、200、500 的回源流量。
+
+![图片](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/b11a193034b84255ba96aeb557c4429c~tplv-k3u1fbpfcp-zoom-1.image)
+
+在大规模场景下，使用 Dragonfly 回源拉取镜像的数量很少。OCIv1 的场景所有的镜像拉取都要回源，因此使用 Dragonfly 回源峰值和回源流量相比 OCIv1 的场景少很多。并且使用 Dragonfly 后随着并发数提高，回源峰值和流量不会显著提高。
+
+### 总结
+
+基于项目整体成熟度，社区活跃度、用户数量、架构复杂度，是否针对 Nydus 优化。未来发展趋势等因素综合考虑，Dragonfly 是 P2P 项目中最优的选型。
+
+### 术语及定义
+
+**OCI**
+Open Container Initiative，开放容器计划是一个 Linux 基金会项目，由Docker在2015年6月启动，旨在为操作系统级虚拟化（*最重要的是 Linux 容器）*设计开放标准。
+
+**OCI Artifac****t**
+遵循 OCI image spec 的制品。
+
+**镜像**
+本文中的镜像指 OCI Artifact，因此也包括 Helm Chart 等其他 OCI Artifact。
+
+**镜像仓库**
+遵循 OCI distribution spec 实现的制品仓库。
+
+**ECS**
+是一种由CPU、内存、云盘组成的资源集合，每一种资源都会逻辑对应到数据中心的计算硬件实体。
+
+**CR**
+火山引擎镜像仓库服务。
+
+**VKE**
+火山引擎通过深度融合新一代云原生技术，提供以容器为核心的高性能 Kubernetes 容器集群管理服务，助力用户快速构建容器化应用。
+
+**VCI**
+火山一种 Serverless 和容器化的计算服务。当前 VCI 可无缝集成容器服务 VKE，提供 Kubernetes 编排能力。
+
+使用 VCI，可以专注于构建应用本身，而无需购买和管理底层云服务器等基础设施，并仅为容器实际运行消耗的资源付费。VCI 还支持秒级启动、高并发创建、沙箱容器安全隔离等能力。
+
+**TOS**
+火山引擎提供的海量、安全、低成本、易用、高可靠、高可用的分布式云存储服务。
+
+**Private Zone**
+基于专有网络VPC*（Virtual Private Cloud）*环境的私有DNS服务。该服务允许在自定义的一个或多个VPC中将私有域名映射到IP地址。
+
+**P2P**
+
+点对点技术，当 P2P 网络中某一个 peer 从 server 下载数据的时候，下载完数据后也能当作服务端供其他 peer 下载。当大量节点同时下载的时候，能保证后续下载的数据，可以不用从 server 端下载。从而减轻 server 端的压力。
+
+**Dragonfly**
+Dragonfly 是⼀款基于 P2P 技术的文件分发和镜像加速系统，并且是云原生架构中镜像加速领域的标准解决方案以及最佳实践。现在为云原生计算机基金会*（CNCF）*托管作为孵化级项目。
+
+**Nydus**
+Nydus 简介: Nydus 镜像加速框架是 Dragonfly 的子项目，它提供了容器镜像按需加载的能力，在生产环境支撑了每日百万级别的加速镜像容器创建，在启动性能，镜像空间优化，端到端数据一致性，内核态支持等方面相比 OCIv1 有巨大优势。
+
