平台架构 ML任务流

拖拉拽的pipeline编排

cube使用argo作为任务流workflow，为了能降低用户的学习成本，开发了一套拖拉拽的任务流拖拉拽的编排能力。并且在其中加入了很多分布式的任务模板。基本上的分布式框架都可以得到解决。各类的分布式框架在分布式任务加速中也有介绍。

模板变量

有些任务希望在任务实例运行时在产生某些变量的值，目前平台支持一下模板变量

creator=pipeline.created_by.username                字符串：pipeline的创建者
datetime=datetime,                                  包
runner=g.user.username                              字符串：实例的运行者
uuid = uuid                                         包
pipeline_id=pipeline.id                             字符串
pipeline_name=pipeline.name                         字符串： pipeline的名称
cluster_name=pipeline.project.cluster['NAME']       字符串，当前所属k8s集群
execution_date=eta.strftime('%Y-%m-%d %H:%M:%S')    字符串， 实例的周期时间

使用实例

{{uuid.uuid4().hex[:4]}}
{{datetime.datetime.now().strftime("%Y%m%d-%H%M%S.%f")}}
{{pipeline_id}}
{{pipeline_name}}
{{cluster_name}}
{{runner}}
{{execution_date}}

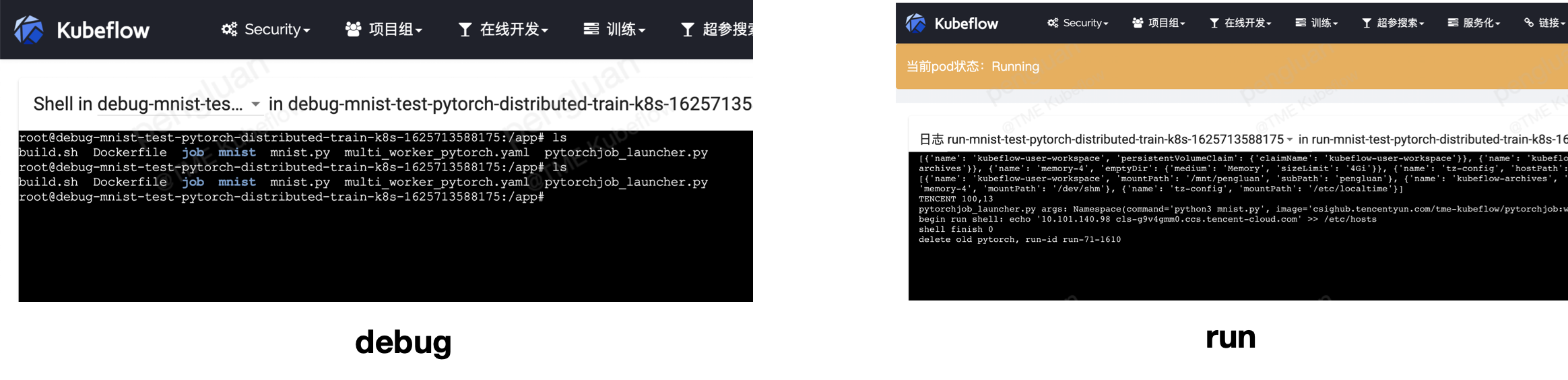

单task调试

通过notebook我们可以进行代码的编辑，通过镜像调试，我们可以构建自己的镜像。然后就可以编排pipeline了。pipeline运行前需要独立运行调试单个task，所以cube添加单task独立调试的功能。

每个task都可以独立的debug和独立的运行。这样就不用每次都运行整体pipelie才能进行调试。并且对于分布式任务的task，cube在模板中借用stern实现了多个容器log聚合查看。这样就不用每个worker的日志都单独去看了。

并且每个任务启动后都可以看到相应的资源情况，这样可以边调试边配置资源的申请量，在gpu上也可以及时知道是否还有优化的空间，目前任务的主要瓶颈在哪里。这样能更加直观的确定优化的方向。

断点重训/重试/超时

对于某些部分一个任务流运行后，可能在某些任务开始出现偶发性错误，cube提供了，在结束pipeline后，在失败点继续训练的功能，这样就能不用重复训练某些耗时的任务。同时cube也为每个任务提供了重试次数和超时时长的配置。并且提供了任务的实时和离线日志查询两种功能。

pod运行

pod调度情况，可以最真实的反应每个任务或分布式任务的状态。还有资源使用情况

定时调度

任务编排调试好以后，还要进行定时调度。cube支持了定时调度任务的，补录，忽略，重试，依赖，并发限制，过期淘汰等功能，能应对任务堆积，平台故障等可能问题。 并且对同一个pipeline，区分对待手动运行和定时调度两种实例。

注意：

• 定时调度由celery定时任务make_timerun_config进行控制
• pipeline扩展参数中cronjob_start_time用来控制 历史任务的补录时间起点。（修改pipeline调度类型和crontab会重置cronjob_start_time为当前时间）
• pipeline参数中需要使用execution_date才能在补录时保留实例时间点状态
• pipeline的depends_on_past参数控制新的实例运行是否要关注上一次实例是否完成
• pipeline的expired_limit参数控制过往未调度实例只保留多少个最新实例运行，更久远实例过期。
• pipeline的max_active_runs参数控制最多同时并行多少个调度实例运行
• 最大并发周期为全局变量PIPELINE_TASK_CRON_RESOLUTION=10分钟一次

定时调度记录

查看路径：训练-定时调度记录

字段说明：执行时间为这个pipeline本次调度该发起的时间点 状态：comed，为调度配置已经产生。created为调度已经发起。

操作说明 1、平台会根据pipeline的配置决定是否发起调度。 2、状态链接中可以看到本地调度发起的workflow的运行情况 3、日志链接中可以看到本地调度发起的日志

开放式插件

平台自带的任务模板并不一定能完全满足所有需求，除了用户可以使用自定义镜像，自定义命令的方式外。平台将插件的注册功能开放给用户。 这样用户就可以自己定义模板，然后开放给全平台的用户使用。用户只需要自己构建好功能镜像，然后将其他用户使用此镜像需要填写的参数注册进来了就可以了。其中也包含的模板特定功能，例如固定的挂载，固定的环境变量，k8s账号等。
