2、二维热传导问题

基于扩散项二维热传导问题

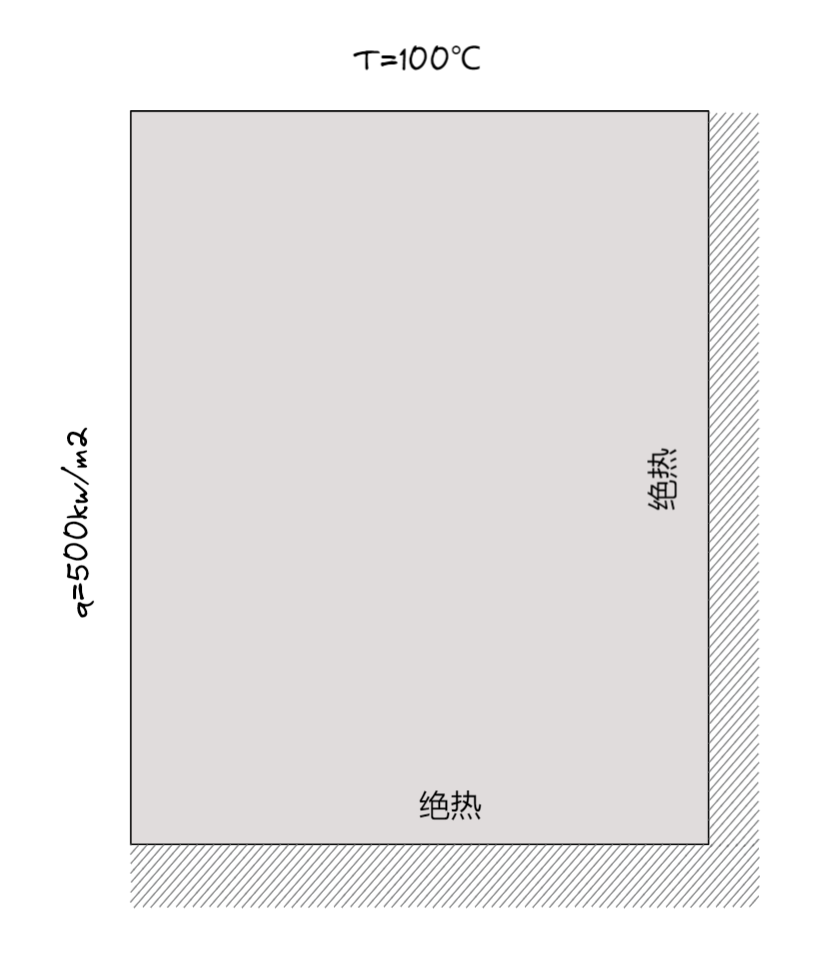

如图所示为一个厚度为1cm的板。板材的热导系数为k=1000W/mK。西侧边界事假500kW/m2的稳定热源，南和东侧为绝热，北侧恒温100℃。计算板的温度分布

3、一维对流问题

控制方程 $$\left[(\rho u\Delta y\phi)_e-\left(\Gamma^\phi\frac{d\phi}{dx}\Delta y\right)_e\right]-\left[(\rho u\Delta y\phi)_w-\left(\Gamma^\phi\frac{d\phi}{dx}\Delta y\right)_w\right]=0$$

3.1 中心差分法（CD）

3.1.1 思想

$$\phi_e=\phi_C+\frac{(\phi_E-\phi_C)}{(x_E-x_C)}(x_e-x_C)$$

3.1.2 控制方程

$$\int\limits_{V_c}\nabla\cdot(\mathbf{J}^{\phi,C}+\mathbf{J}^{\phi,D})dV=\int\limits_{\partial V_c}\left(\mathbf{J}^{\phi,C}+\mathbf{J}^{\phi,D}\right)\cdot d\mathbf{S}=\int\limits_{\partial V_c}\left[\rho u\phi\mathbf{i}-\Gamma^{\phi}\frac{d\phi}{d x}\mathbf{i}\right]\cdot d\mathbf{S}=0$$ 1、中间单元 $$a_C\phi_C+a_E\phi_E+a_W\phi_W=0$$ 其中 $$a_E=FluxF_e=-\Gamma_e^{\phi}\frac{\Delta y_e}{\delta x_e}+\frac{(pu\Delta y)_e}{2}$$ $$a_W=FluxF_w=-\Gamma_w^\phi\frac{\Delta y_w}{\delta x_w}-\frac{(\rho u\Delta y)_w}{2}$$ $$a_{C}=F l a x C_{e}+F l a x C_{w}=\left({\frac{(\rho u\Delta y)_{e}}{2}}+\Gamma_{e}^{\phi}{\frac{\Delta y_{e}}{\delta x_{e}}}\right)+\left(-{\frac{(\rho u\Delta y)_{w}}{2}}+\Gamma_{w}^{\phi}{\frac{\Delta y_{w}}{\delta x_{w}}}\right)$$

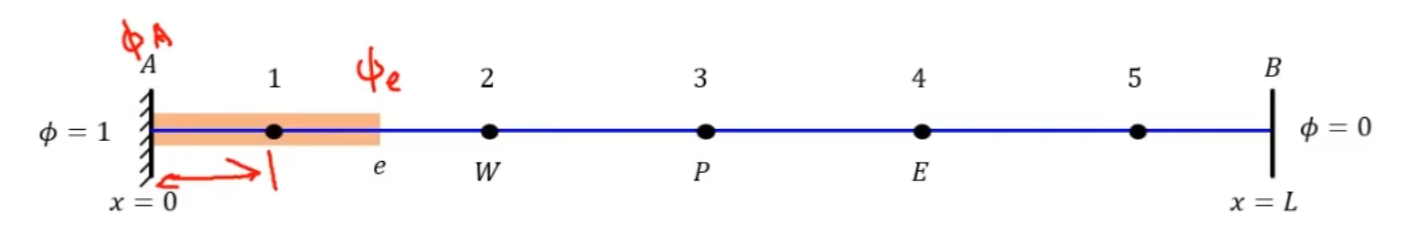

2、对于第一类边界条件（左端） 西侧通量 $$-\bigg[(\rho u\Delta y\phi)_A-\bigg(\Gamma^\phi\frac{d\phi}{dx}\Delta y\bigg)A\bigg]=-\bigg[\rho u\Delta y\phi_A-\bigg(\Gamma^\phi\Delta y\frac{\phi_C-\phi_A}{\frac{\delta x}{2}}\bigg)A\bigg] =\mathbf{Flux}C_w\phi_C+\mathbf{Flux}F_w\phi_w+\mathbf{Flux}\mathbf{V}w$$ 其中 $\operatorname{Flux}C_w=\frac{2\Gamma}{\delta x}$；$\operatorname{Flux}F_w=0$；$\operatorname{Flux}V_w=-\rho u\phi_A-\frac{2\Gamma}{\delta x}\phi_A$ 东侧通量系数 $$\begin{array}{l}\operatorname*{Flux}C_e=\frac{\Gamma}{\delta x}+\frac{\rho u}{2}\ \ \operatorname*{Flux}F_e=-\frac{\Gamma}{\delta x}+\frac{\rho u}{2}\ \ \operatorname*{Flux}V_e=0\end{array}$$ 则 $$a_C\phi_C+a_E\phi_E+a_W\phi_W=b$$ 其中 $$\begin{array}{l}a_E={Flux}F_e=-\frac{\Gamma}{\delta x}+\frac{\rho u}{2}\ \ a_W=\mathrm{Flux}F_w=0\ \ a{C}=\operatorname{Flux}C{e}+\operatorname{Flux}C{w}=\left({\frac{\rho u}{2}}+{\frac{\Gamma}{\delta x}}\right)+{\frac{2\Gamma}{\delta x}}\ \b=-\operatorname{Flux}V_w=\rho u\phi_A+\frac{2\Gamma}{\delta x}\phi_A \end{array}$$

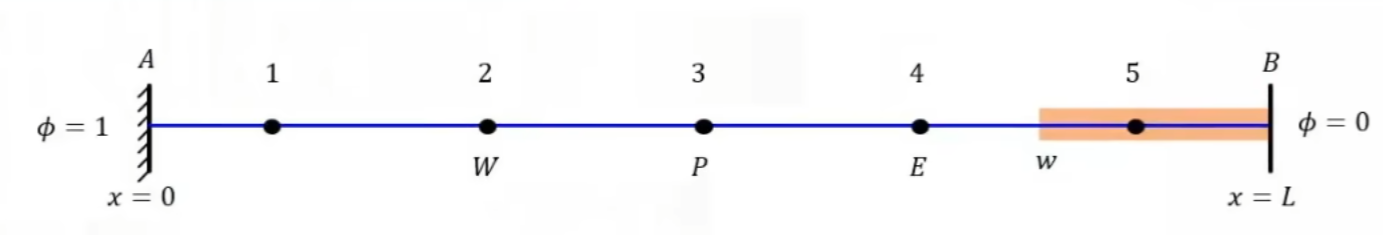

3、对于第一类边界条件（右端） 东侧通量 $$-\bigg[(\rho u\Delta y\phi)_A-\bigg(\Gamma^\phi\frac{d\phi}{dx}\Delta y\bigg)A\bigg]=-\bigg[\rho u\Delta y\phi_A-\bigg(\Gamma^\phi\Delta y\frac{\phi_C-\phi_A}{\frac{\delta x}{2}}\bigg)A\bigg] =\mathbf{Flux}C_w\phi_C+\mathbf{Flux}F_w\phi_w+\mathbf{Flux}\mathbf{V}w$$ 其中 $\operatorname{Flux}C_e=\frac{2\Gamma}{\delta x}$；$\operatorname{Flux}F_e=0$；$\operatorname{Flux}V_e=-\rho u\phi_B-\frac{2\Gamma}{\delta x}\phi_B$ 西侧通量系数 $$\begin{array}{l}\operatorname*{Flux}C_w=\frac{\Gamma}{\delta x}+\frac{\rho u}{2}\ \ \operatorname*{Flux}F_w=-\frac{\Gamma}{\delta x}+\frac{\rho u}{2}\ \ \operatorname*{Flux}V_w=0\end{array}$$ 则 $$a_C\phi_C+a_E\phi_E+a_W\phi_W=b$$ 其中 $$\begin{array}{l}a_E={Flux}F_e=0\ \ a_W=\mathrm{Flux}F_w=-\frac{\Gamma}{\delta x}-\frac{\rho u}{2}\ \ a{C}=\operatorname{Flux}C{e}+\operatorname{Flux}C{w}={\frac{2\Gamma}{\delta x}}+\left({-\frac{\rho u}{2}}+{\frac{\Gamma}{\delta x}}\right)\ \b=-\operatorname{Flux}V_w=-\rho u\phi_B+\frac{2\Gamma}{\delta x}\phi_B \end{array}$$

3.1.3 案例解析

RelaxationGaussSeidel和GaussSeidel适用于对角占优矩阵，用在本案例不合适。本案例使用高斯消去法直接求解

将解析解与数值解进行对比

u = 0.1m/s时，结果为

u = 2.5m/s时，结果为

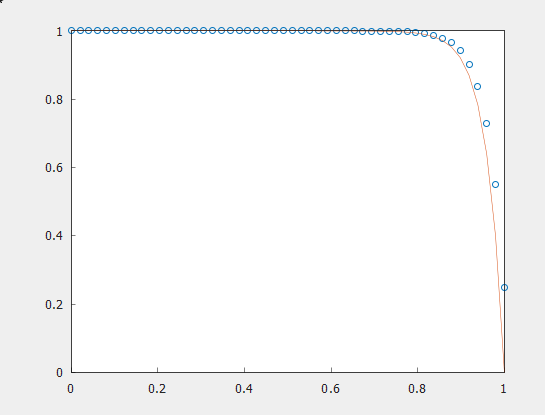

结果不正确，差距太大。

对网格进行加密，结果可以

$$Pe_{L} = \frac{\rho uL}{\Gamma^{\phi}}$$

这里增加网格数可以减小$Pe_{L}$(表征的是扩散项与对流项之比)

为什么会出现这种情况呢？问题出在中心差分格式上。

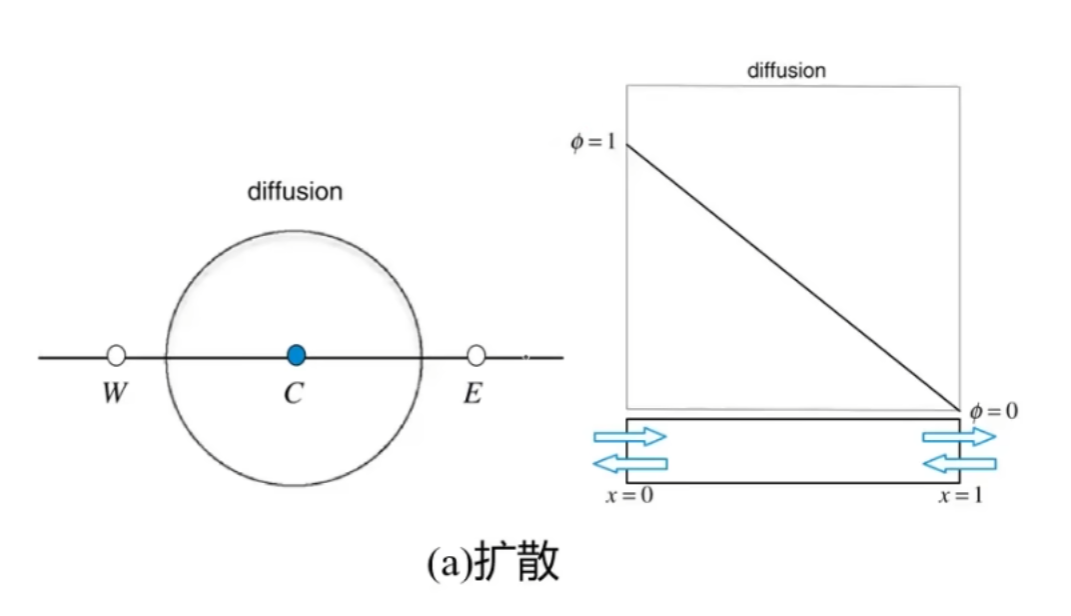

C点上下游条件对其扩散过程的影响是相同的，而对流过程具有高度的方向性，其只沿着流动方向传输位置。 上下网格点同等权重（如：中心差分法）适用于扩散项，而不适用于具有方性的对流项。使用阶跃函数更合适。

根据$Pe_{L}$数，需要 $$-\Gamma_e^{\phi}\frac{\Delta y_e}{\delta x_e}+\frac{(\rho u\Delta y)_e}{2}>0\Rightarrow\frac{(\rho u)_e\delta x_e}{\Gamma_e^{\phi}}>2$$ 即$Pe>2$

所以，当$Pe>2$时，离散过程无法保证一致性，因为相邻值的增加反而会使得C点减小。上面的案例通过增加网格数减小佩克莱数使其小于2，有一定的作用，但是会增加存储量，对计算的需求增加。且对于纯流动问题，加密网格是没有作用的，因为没有$Pe$的概念。

全部代码

/********************************************************************************
* @author: Bqi Qinglun
* @date: 2023/5/10 14:19
* @version: 1.0
* @description: 一维对流问题：使用中心差分格式求解对流项
********************************************************************************/
#include<iostream>
#include "tool/tool.h"
#include "matplot/matplot.h"

namespace plt = matplot;

class ODConvection
{
private:
    int n;
    double eps,
            L,
            u,
            dL,
            gamma,
            rho,
            dy,
            phia,
            phib,
            w;
    vector_1d b,x;
    vector_2d a;

public:
    ODConvection();
    ~ODConvection();
    void solution();
    void plotImg();
};

ODConvection::ODConvection() : n(50),eps(1e-6),L(1.0),u(2.5),gamma(0.1),rho(1),dy(1.0),phia(1.0),phib(0),w(1.5)
{
    dL = L / n;
}

ODConvection::~ODConvection()
{

}

/********************************************************************************
 * @fname: solution
 * @brief: 求解一维对流问题
 * @param: void
 * @return: void
 * @birth: created by Dablelv on bql
********************************************************************************/
void ODConvection::solution()
{
    // 初始矩阵
    myTool::initVector_2d(a,n,n);
    b.resize(n);

    for (int i = 0; i < n; ++i) {
        if (0 == i)
        {
            a[i][0] = rho * u / 2 + gamma / dL + 2 * gamma / dL;
            a[i][1] = -gamma/ dL + rho * u / 2;
            b[i] = (rho * u * phia) + 2 * gamma / dL * phia;
        }
        else if(i == (n - 1))
        {
            a[i][i] = 2 * gamma / dL + (gamma / dL - rho * u / 2);
            a[i][i-1] = -gamma / dL - rho * u / 2;
            b[i] = 2 * gamma / dL * phib - rho * u * phib;
        }
        else
        {
            a[i][i-1] = - gamma / dL - rho * u * dy / 2;
            a[i][i+1] = - gamma / dL + rho * u * dy / 2;
            a[i][i] = 2 * gamma / dL;
        }
    }
//    myTool::printVector_2d(a,"组装后");
//    myTool::printVector_1d(b,"b");

    x.resize(n);
    // RelaxationGaussSeidel和GaussSeidel适用于对角占优矩阵，用在本案例不合适。本案例使用高斯消去法直接求解
//    myTool::RelaxationGaussSeidel(a,b,x,eps,w);
//    myTool::GaussSeidel(a,b,x,eps);
    x = myTool::solveGuauss(a,b,n);
//    myTool::printVector_1d(x,"x");
}


/********************************************************************************
 * @fname: plotImg
 * @brief: 使用scatter和plot在一张图上同时绘制，需要使用hold()函数
 * @param: void
 * @return: void
 * @birth: created by Dablelv on bql
********************************************************************************/
void ODConvection::plotImg()
{
    vector_1d X = plt::linspace(0,L,n);
//    vector_1d X1 = plt::linspace(0,L,200);
    vector_1d Y(n,0);
    for (int i = 0; i < n; ++i) {
        Y[i] = (exp(rho * u * X[i] / gamma) -1) / (exp(rho * u * L / gamma) -1) * (phib - phia) + phia;
    }
    auto f = plt::figure();     // 创建画布
    auto ax = f->current_axes();    // 创建坐标系
    // 加上这两个有问题，图有时显示有时不显示
//    ax->title("Contrast Numerical and Analysis");
//    ax->legend({"Numerical ","Analysis"});
    ax->scatter(X,x);
    ax->hold(true);
    ax->plot(X,Y);
    ax->hold(false);
    plt::show();
}

int main()
{
    ODConvection odConvection;
    odConvection.solution();
    odConvection.plotImg();
    return 0;
}
