基于图形引擎的软件开发-期末课设

Baymax-PenaltyKick, Software Development Based on Graphics Engine course, 2020 Spring, NENU

基本需求

部署一个场景，场景内有物体运动，可以切换视角

实现功能

• 使用 WebGL 搭建三维场景
• 视角切换：相机控件 OrbitControls，对场景进行缩放、旋转操作
• 纹理贴图：给场景内的物体、人物贴上纹理，呈现立体感
• Group 组件：使用 Group 组装 BayMax ，实现整体运动
• 键盘事件
  • addEventListener 监听键盘按键
  • Enter 键：控制大门开关
  • UP、DOWN 键：BayMax 绕 Z 轴平移
  • LEFT、RIGHT 键：BayMax 绕 X 轴平移
• 鼠标事件
  • 视角切换：
    • 按住 鼠标左键 ，拖动场景旋转，实现观察视角切换
    • 鼠标中键滚轮，对场景进行缩放操作
  • 画面右方面板
    • 控制足球 自动旋转，停止旋转
    • 控制 BayMax 移动

开发环境

• System: Win10
• IDE: Microsoft VS Code x64 1.44.2
• Server: Apache24
• 3D-Engine: Three.js

相关资源

• Three.js库：路径 Baymax-PenaltyKick/js
  • 完整的 Three.js库：https://github.com/mrdoob/three.js
• 服务器配置：见文档 Apache安装及配置.docx

编译 & 运行

• 将项目 Baymax-PenaltyKick 放在本地服务器下
• 浏览器访问端口：localhost:你的本地端口号/Baymax-PenaltyKick/index.html

设计思路

程序的设计灵感来源于在自学 WebGL 编程时，偶然在网上看到一些 博主 搭建的 3D 室内场景，觉得效果很酷炫，于是照葫芦画瓢，参照网上的代码框架，自己尝试搭建一个室内场景。

• 框架搭建：首先在场景中建立基本模型，添加房间、墙等基本元素，并调整位置
• 添加物体：使用 Group 组件绘制 Baymax，绘制足球
• 纹理贴图：在墙面上添加大门、海报等带有足球元素的图片
• 加入视角切换、键盘控制、鼠标控制，实现对物体的运动操作

页面截图

• 初始页面

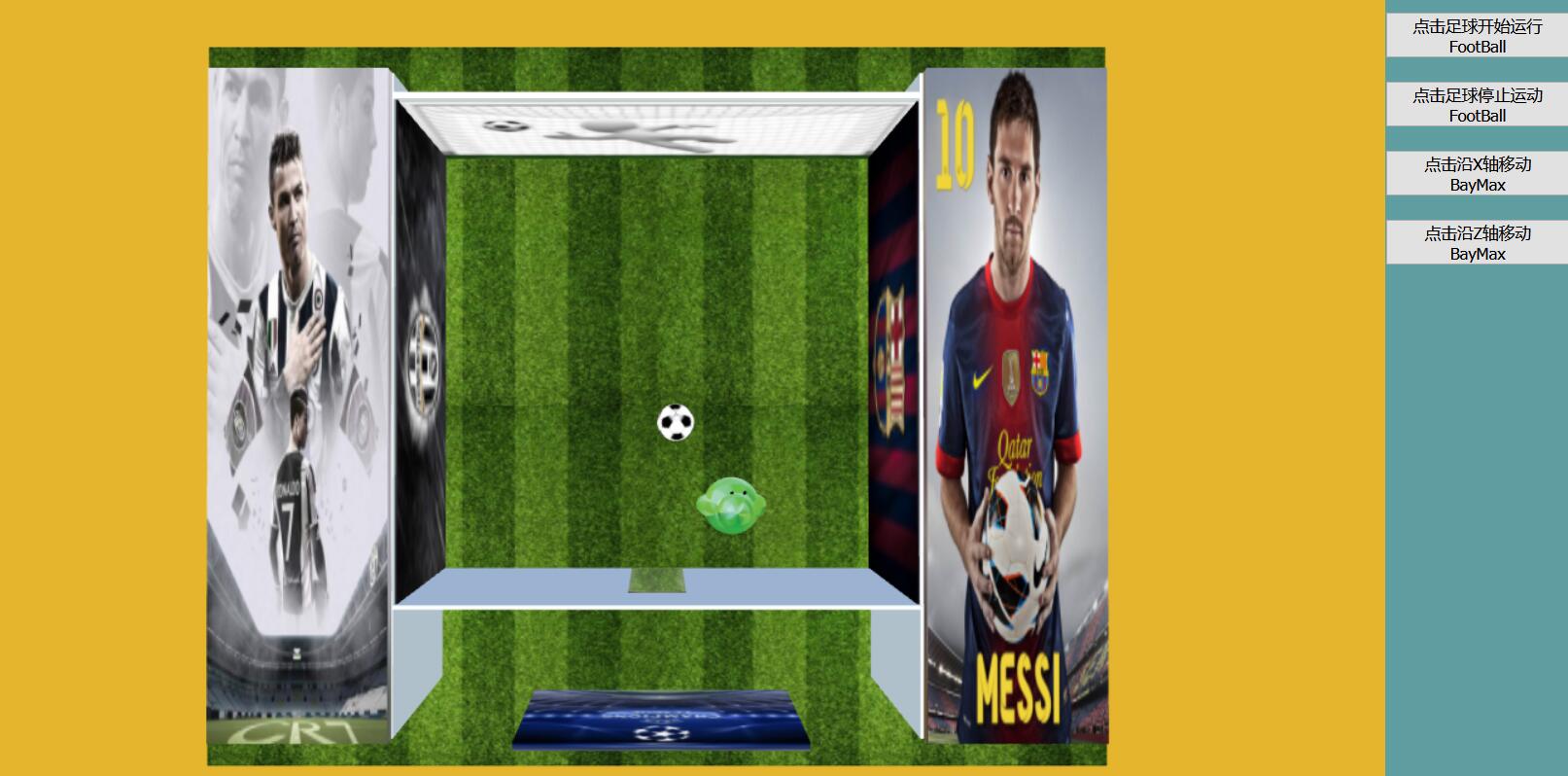

• 俯瞰场景

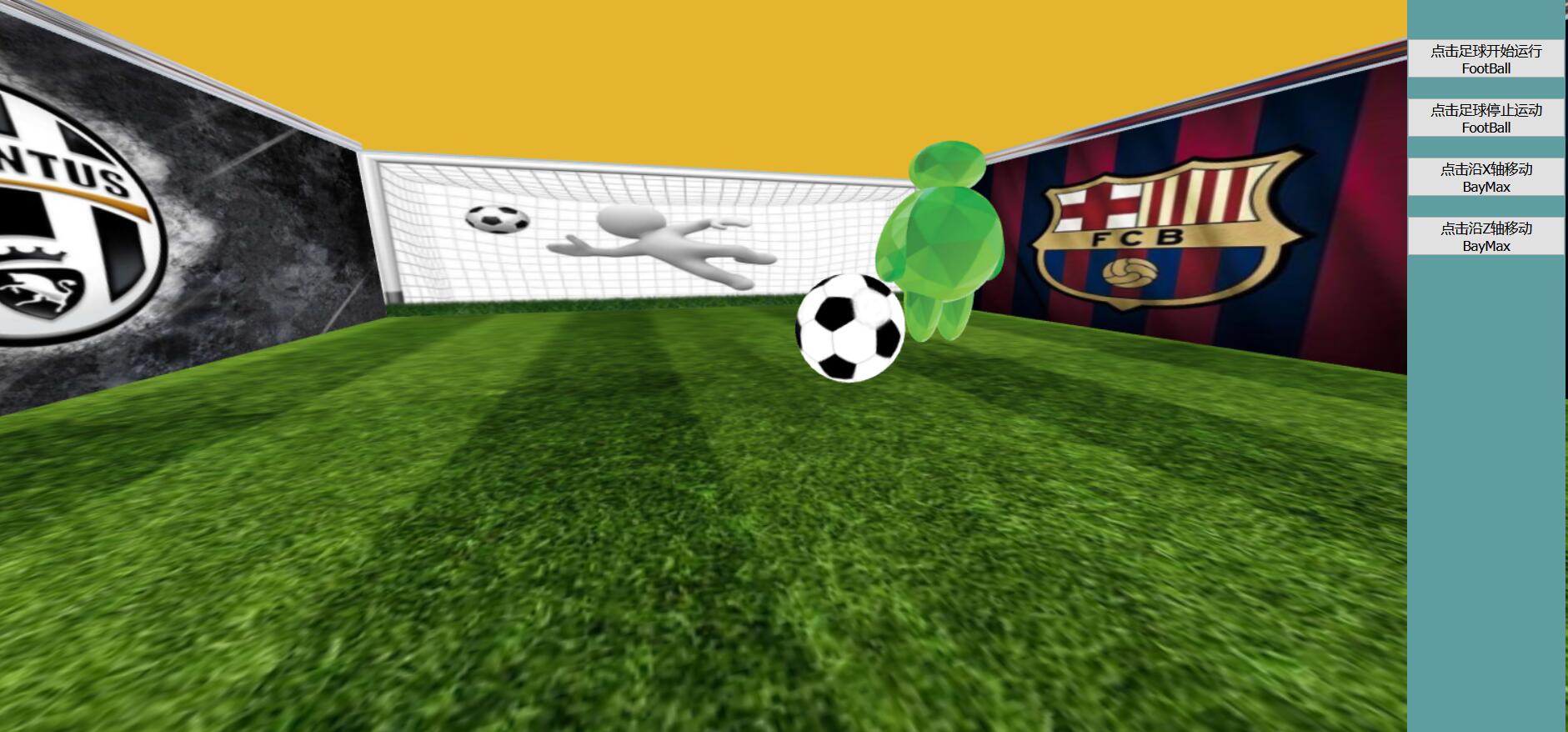

• Baymax 罚点球

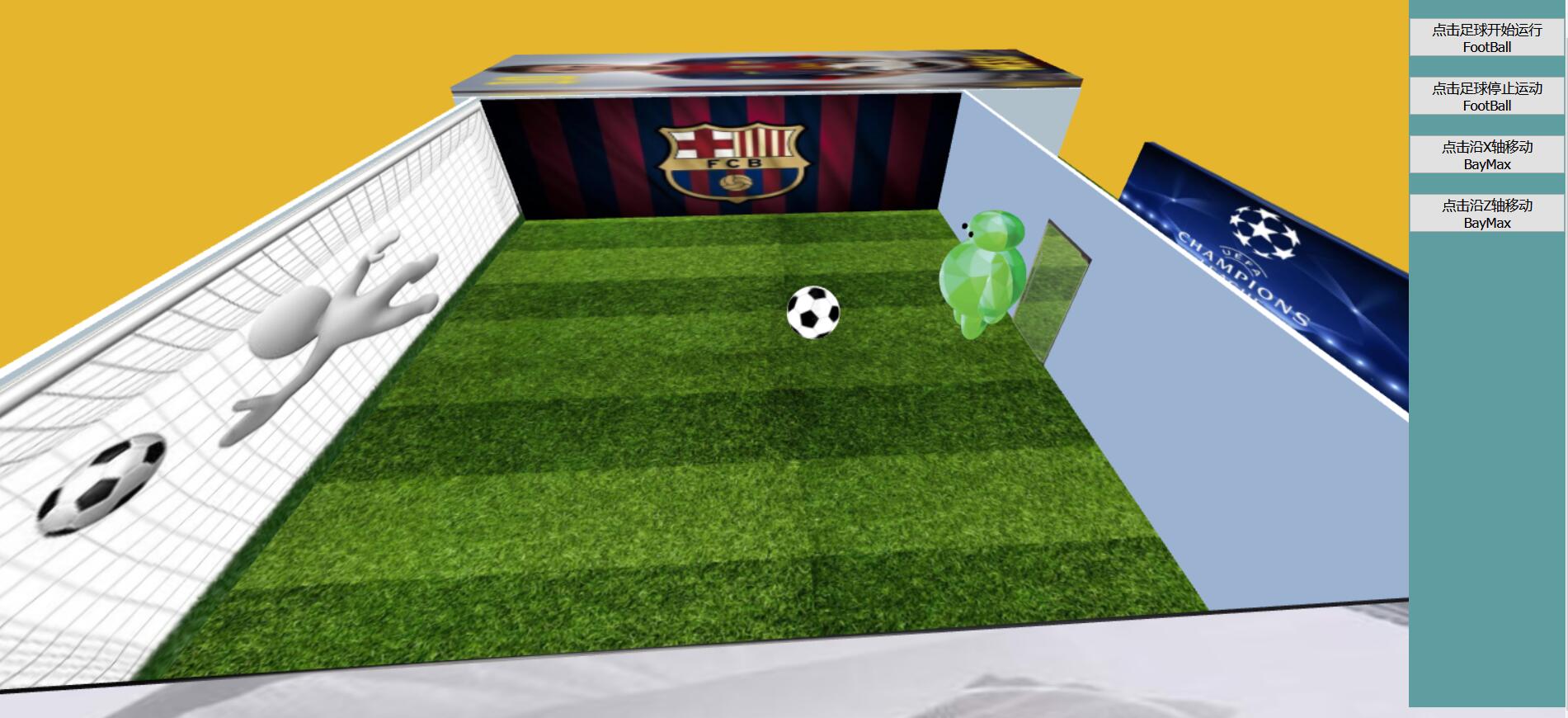

• 进门视角

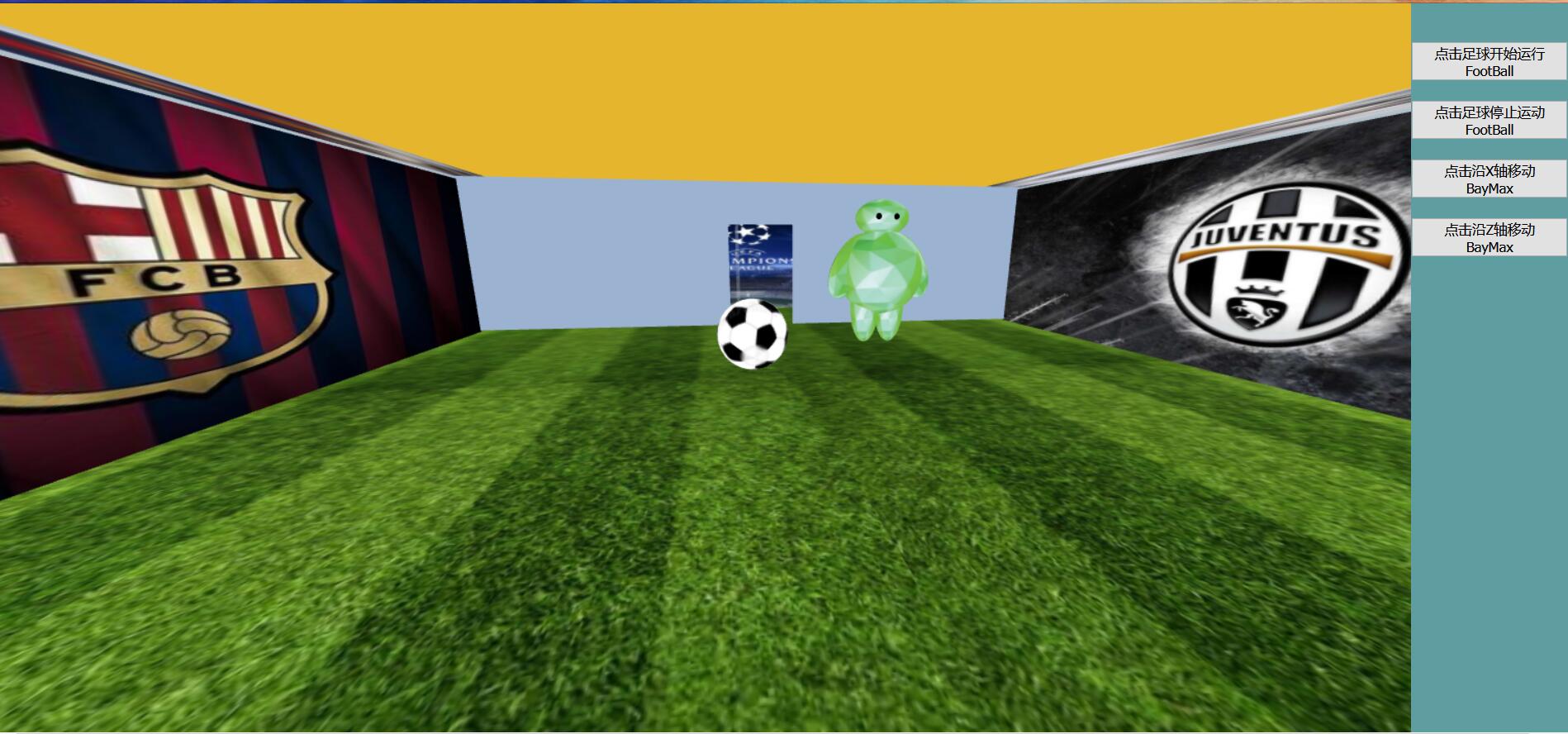

• 进门视角2



待改善之处

• 键盘事件存在瑕疵：当按下 UP、DOWN、LEFT、RIGHT 键控制 Baymax 移动时，页面也会上下左右移动，影响体验。

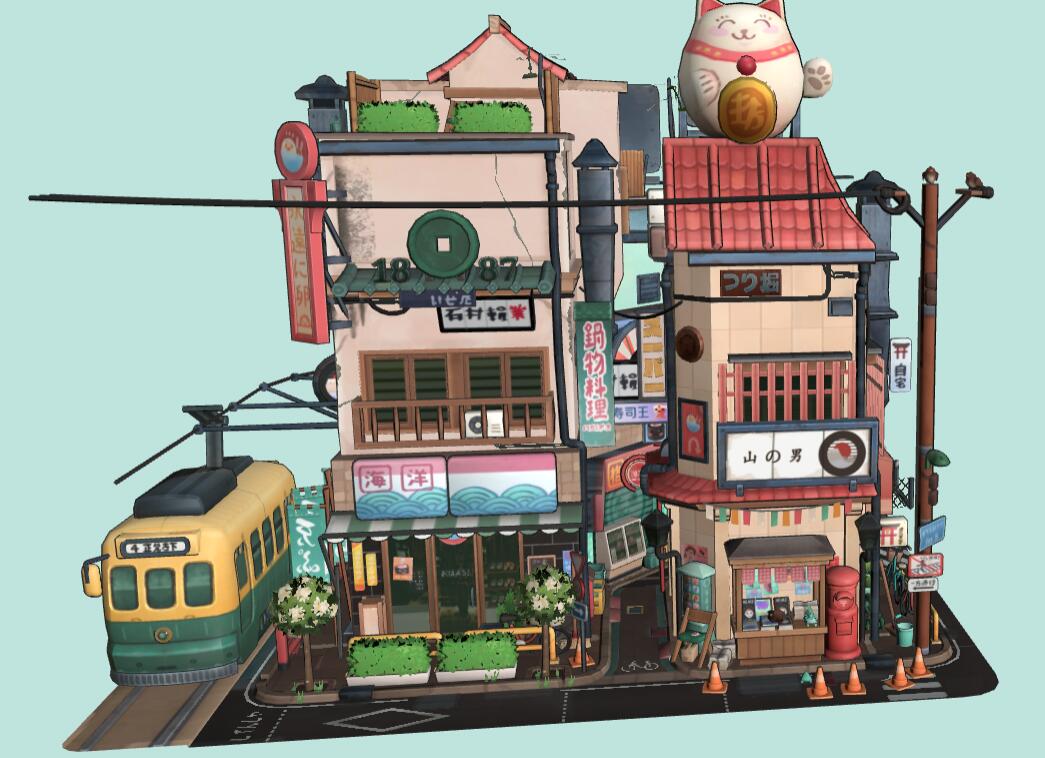

• 无法引进 3D模型 ：尝试在场景中加载 东京小屋 模型，经过几天尝试，会出现黑屏、无法加载等 bug，未果。希望有时间能继续改善。



References

• WebGL中文网
• three.js Github库
• jiym. 使用three.js搭建室内场景. 2018. CSDN
