Pełna obsługa radia internetowego i plików audio z karty SD dla ESP32-S3 z wyświetlaczem TFT ILI9488 i DAC PCM5102A.
Sterowanie wyłącznie pilotem IR (NEC 38 kHz) — bez enkoderów i przycisków fizycznych. Kartka z kalendarza, która w trybie radia wyświetla cyklicznie w linii informacje o dacie, wschodzie i zachodzie słonca, długości dnia, imieninach. Pogodynka, która w trybie radia wyświetla cyklicznie dane ze swojej lokalizacji - wymagany własny URL z openweathermap.org, pogodynka informuje o aktualnej temperaturze, wilgotności, ciśnieniu, wietrze. W trybie radia dodano wyświetlanie skróconych informacji z kanału RSS Polsat News Polska, informacje są podane na pełnym ekranie co 2 minuty przez czas 20 sekund
Aby poprawnie uruchomić projekt, wykonaj poniższe kroki:
- Pobierz i zainstaluj Arduino IDE w wersji 2.3.6
🔗 Pobierz Arduino IDE 2.3.6
-
Otwórz:
Plik → Preferencje → Dodatkowe adresy URL do menedżera płytek -
Wklej poniższy adres: https://espressif.github.io/arduino-esp32/package_esp32_index.json
-
Następnie przejdź do:
Narzędzia → Płytka → Menedżer płytek -
Wyszukaj esp32 i zainstaluj wersję 3.3.2
-
Ustaw zakres dla pamięci flash:
Narzędzia → Flash Size → 8MB(64Mb) -
Ustaw rozmiar partycji:
Narzędzia → Partition Scheme → 8M with spiffs -
Włącz pamięć PSRAM:
Narzędzia → PSRAM → OPI PSRAM
Wszystkie biblioteki można pobrać na dwa sposoby:
- ✅ Z poziomu Arduino IDE:
Szkic → Dołącz bibliotekę → Zarządzaj bibliotekami... - 💾 Lub ręcznie z GitHub:
Pobierz plik.zip, a następnie:
Szkic → Dołącz bibliotekę → Dodaj bibliotekę .ZIP
| Biblioteka | Opis | Instalacja |
|---|---|---|
| ESP32-audioI2S (v3.4.2) | Odtwarzanie strumieni i plików audio (MP3, FLAC, AAC, OGG) | GitHub – ESP32-audioI2S |
| Adafruit GFX | Uniwersalna biblioteka graficzna (rysowanie, czcionki) | Menedżer bibliotek |
| WiFiManager | Automatyczne łączenie z Wi-Fi, konfiguracja przez portal | GitHub – WiFiManager |
| ArduinoJson | Obsługa plików konfiguracyjnych i danych JSON | Menedżer bibliotek |
| Ticker | Cykliczne wywołania (np. co sekundę) | Menedżer bibliotek |
| Time | Obsługa czasu systemowego | Menedżer bibliotek |
| SD, SPI, FS | Obsługa kart SD i magistrali SPI | Wbudowane |
| EEPROM, HTTPClient, Arduino.h | Standardowe biblioteki ESP32 | Wbudowane w pakiet esp32 |
Projekt wykorzystuje czcionki FreeFonts oraz jedną niestandardową czcionkę cyfrową.
📁 Wszystkie czcionki są dołączone do projektu – nie wymagają osobnej instalacji.
#include <FreeSans12pt7b.h>
#include <FreeMonoBold12pt7b.h>
#include <FreeMonoBold18pt7b.h>
#include <FreeSansBold18pt7b.h>
#include <FreeMono18pt7b.h>
#include <DS_DIGII35pt7b.h>Internet Radio v3 to nowoczesny projekt odtwarzacza audio i radia internetowego opartego na ESP32-S3.
Działa w dwóch trybach:
- 📡 Radio internetowe
- 💾 Odtwarzacz plików audio z karty SD
Projekt nie wymaga żadnych pokręteł ani przycisków — pełna obsługa odbywa się z pilota IR. Należy we własnym zakresie przypisać przyciski swojego pilota, korzystajac z Serial terminala:
Narzędzia → Monitor portu szeregowego odczytać adres i komendę dla każdego przycisku, który chcemy zaplanowac do przypisania odpowiedniej funkcji, w kodzie programu następnie należy ustawić te kody pilota dla definicji przycisków:
#define rcCmdVolumeUp 0x0013 // Przycisk VOL+
#define rcCmdVolumeDown 0x0008 // Przycisk VOL-
#define rcCmdArrowRight 0x0014 // Przycisk w prawo - następna stacja, następny plik, od razu uruchamiane przejście
#define rcCmdArrowLeft 0x0016 // Przycisk w lewo - poprzednia stacja, poprzedni plik, od razu uruchamiane przejście
#define rcCmdArrowUp 0x0019 // Przycisk w górę - lista stacji, lista plików - krok do góry na przewijanej liście
#define rcCmdArrowDown 0x0011 // Przycisk w dół - lista stacji, lista plikow - krok w dół na przewijanej liście
#define rcCmdOk 0x0015 // Przycisk OK - zatwierdzenie wybranej stacji, banku, folderu, pliku
#define rcCmdMode 0x000E // Przycisk SOURCE - przełączanie radio internetowe, odtwarzacz plików
#define rcCmdMute 0x000A // Przycisk MUTE - wyciszenie
#define rcCmdKey0 0x004C // Przycisk "0"
#define rcCmdKey1 0x0040 // Przycisk "1"
#define rcCmdKey2 0x0041 // Przycisk "2"
#define rcCmdKey3 0x0042 // Przycisk "3"
#define rcCmdKey4 0x0044 // Przycisk "4"
#define rcCmdKey5 0x0045 // Przycisk "5"
#define rcCmdKey6 0x0046 // Przycisk "6"
#define rcCmdKey7 0x0048 // Przycisk "7"
#define rcCmdKey8 0x0049 // Przycisk "8"
#define rcCmdKey9 0x004A // Przycisk "9"
#define rcCmdBankUp 0x001B // Przycisk FF+ - numer banku, krok w dół
#define rcCmdBankDown 0x0017 // Przycisk FF- - numer banku, krok w górę
#define rcCmdPauseResume 0x0012 // Przycisk Play / Pause
#define rcCmdFolderList 0x004E // Przycisk GOTO - wyświetlenie listy folderów z zaznaczeniem aktualnego folderu
#define rcCmdStop 0x0010 // Przycisk STOP
#define rcCmdProg 0x000F // Przycisk PROG - włącza i zamyka Menu wyboru ustawień do wyświetlania danych dodatkowych w trybie radia
#define rcCmdMemory 0x001F // Przycisk MEMORY - włącza i zatrzymuje nagrywanie stacji radiowej do pliku mp3 na karcie SD
#define rcCmdRandom 0x001A // Przycisk RANDOM - włącza i wyłącza tryb losowy podczas odtwarzania plikow z folderu
#define rcCmdSearch 0x0043 // Przycisk SEARCH - włącza i wyłącza ekran przeglądu historii granych stacji radiowychPrzypisanie adresu i komendy dla każdego przycisku polega na sklejeniu 2 bajtów np. odczytany przycisk z serial terminala"
ADR:0 CMD:4B
trzeba skleić do postaci:
0x004B
Projekt obsługuje pilot NEC 38 kHz.
Każdy przycisk ma przypisaną funkcję w zależności od trybu pracy.

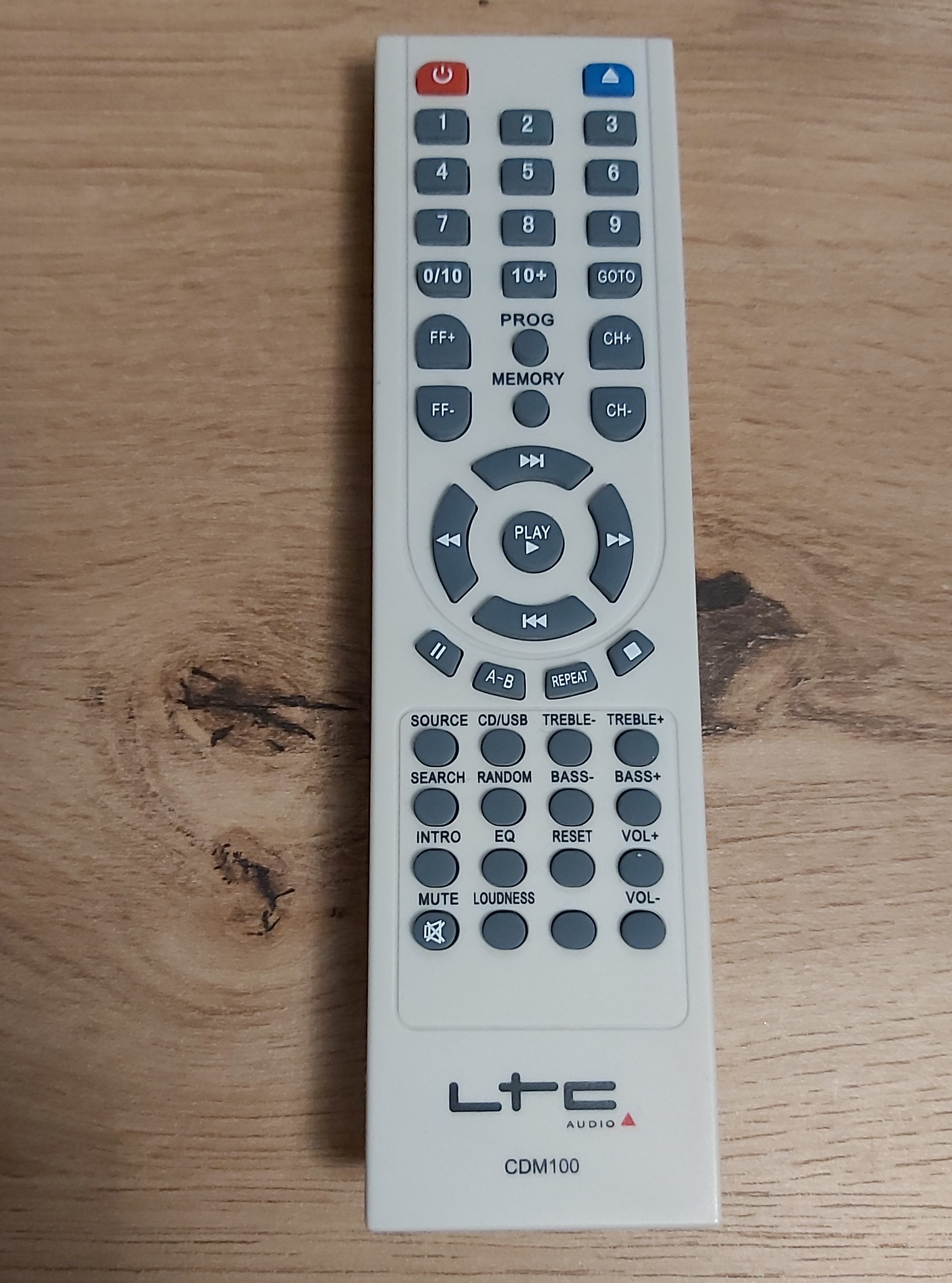

Poniżej znajduje się przykładowy pilot używany podczas tworzenia projektu:
- 🎨 Wyświetlacz TFT 480×320 (ILI9488) z obsługą kolorów RGB
- 🖋️ Czytelne czcionki FreeSans / FreeMono w wielu rozmiarach
- 📶 Radio internetowe (MP3 / AAC / FLAC / OGG)
- Do 18 banków stacji (1–18)
- Każdy bank do 99 stacji
- Pobieranie list stacji z plików
bankXX.txt - 💾 Odtwarzacz plików audio z karty SD
- Nawigacja po folderach i plikach
- Zapamiętywanie ostatniego folderu i pliku
- 🔊 Pełna obsługa pilota IR
- 💡 Zapamiętywanie ostatnich ustawień:
/station_nr.txt/bank_nr.txt/folderIndex.txt/fileIndex.txt- ⏱️ Automatyczny powrót do głównego widoku po 12 s bezczynności
| 🔘 Przycisk | 🧭 Funkcja |
|---|---|
| SOURCE | Zmiana trybu: Radio ↔ Odtwarzacz plików |
| OK | Zatwierdzenie wyboru |
| GOTO | Wyświetlenie listy folderów |
| FAV+ / FAV- | Zmiana banku stacji (radio) |
| VOL+ / VOL- | Regulacja głośności |
| CYFRY 0–9 | Wpisywanie numeru stacji, folderu lub pliku |
| ↑ / ↓ / ← / → | Przewijanie lub nawigacja po liście |
| Przycisk | Działanie |
|---|---|
| ↑ / ↓ | Przewijanie listy stacji |
| ← / → | Przełączanie stacji o jedną do przodu lub do tyłu |
| OK | Odtwarzanie wybranej stacji |
| CYFRY 0–9 | Bezpośrednie wpisanie numeru stacji |
| FAV+ / FAV- | Zmiana banku stacji (1–18) |
| VOL+ / VOL- | Zmiana głośności |
| SOURCE | Przejście do wyboru źródła audio |
| STOP | Zatrzymanie odtwarzania i przejście do listy stacji |
| PROG | Włączenie i zamknięcie Menu dla aktywacji pogodynki, kartki z kalendarza, wiadomości z kanału RSS |
| MEMORY | Włączenie i zatrzymanie nagrywania stacji radiowych do pliku mp3 na kartę SD |

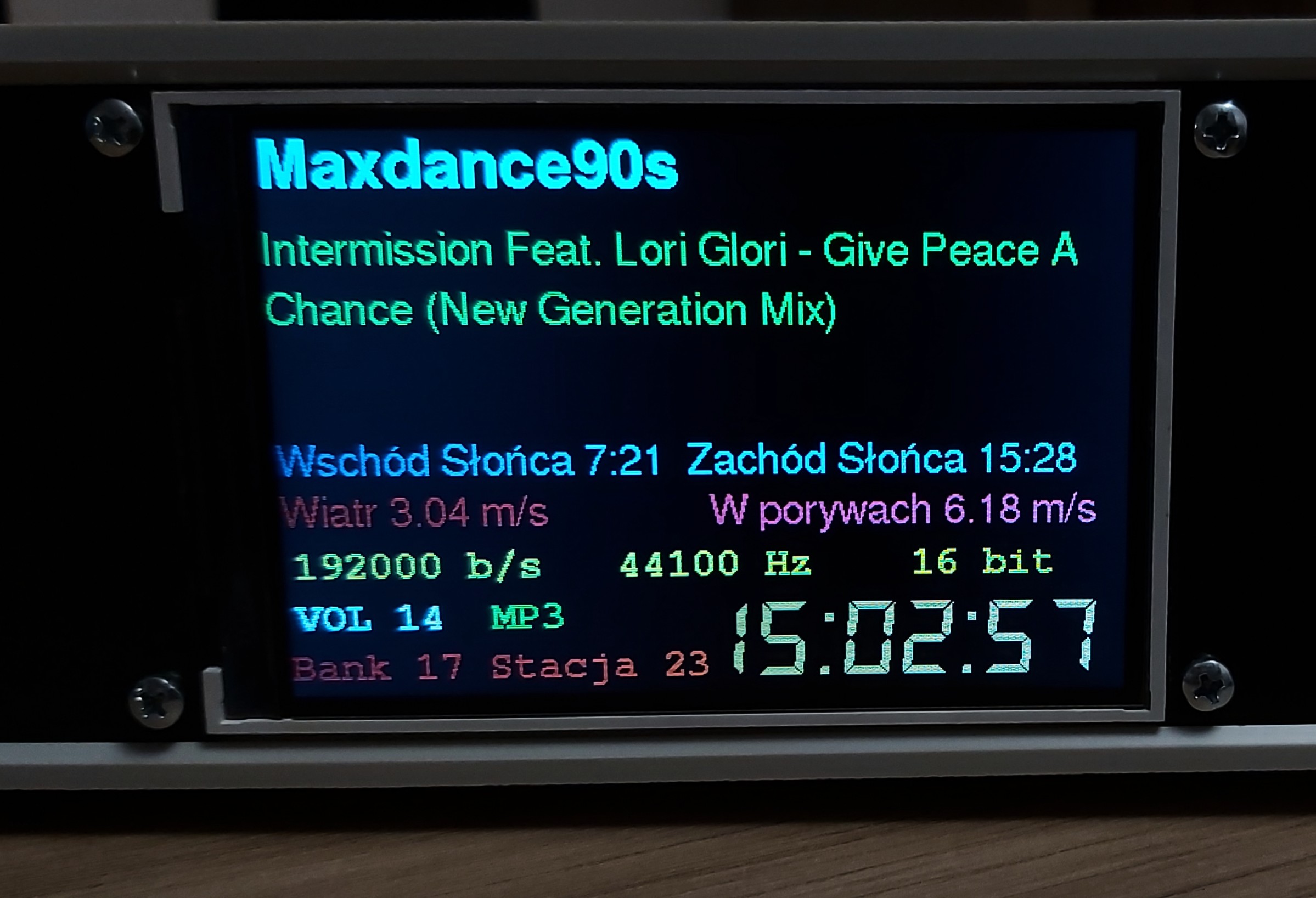

Widok ekranu w trybie radia internetowego:
Widok przewijanej listy stacji:
| Przycisk | Działanie |
|---|---|
| ↑ / ↓ | Przewijanie listy plików podczas odtwarzania |
| ← / → | Przełączanie pliku o jeden do przodu lub do tyłu |
| OK | Otwórz folder lub odtwórz plik |
| CYFRY 0–9 | Wybór folderu lub pliku (np. „123”) |
| GOTO | Wyświetlenie listy folderów |
| VOL+ / VOL- | Regulacja głośności |
| SOURCE | Przejście do wyboru źródła audio |
| STOP | Zatrzymanie odtwarzania i przejście do listy folderów |

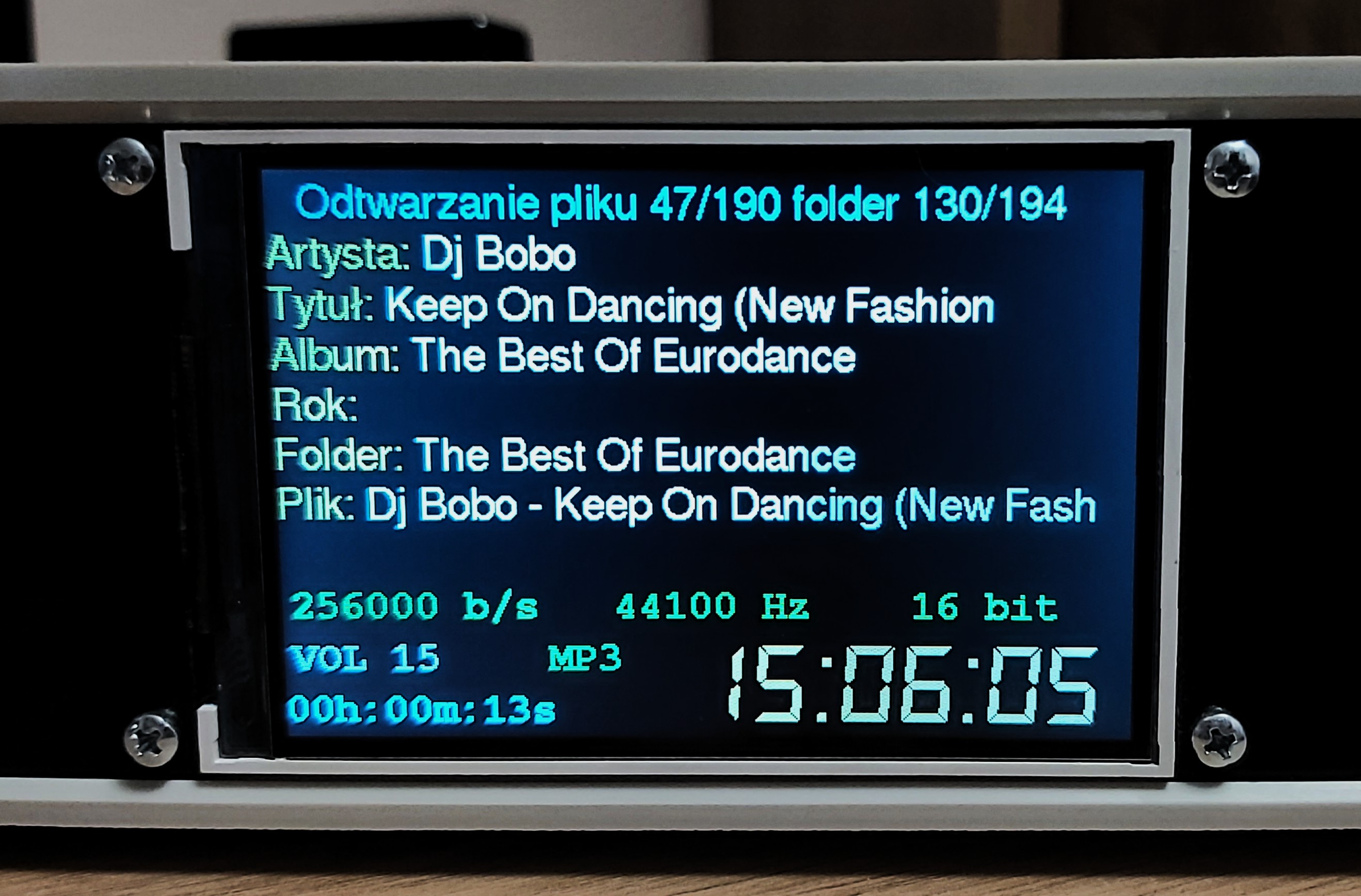

Ekran w trybie odtwarzacza plików:

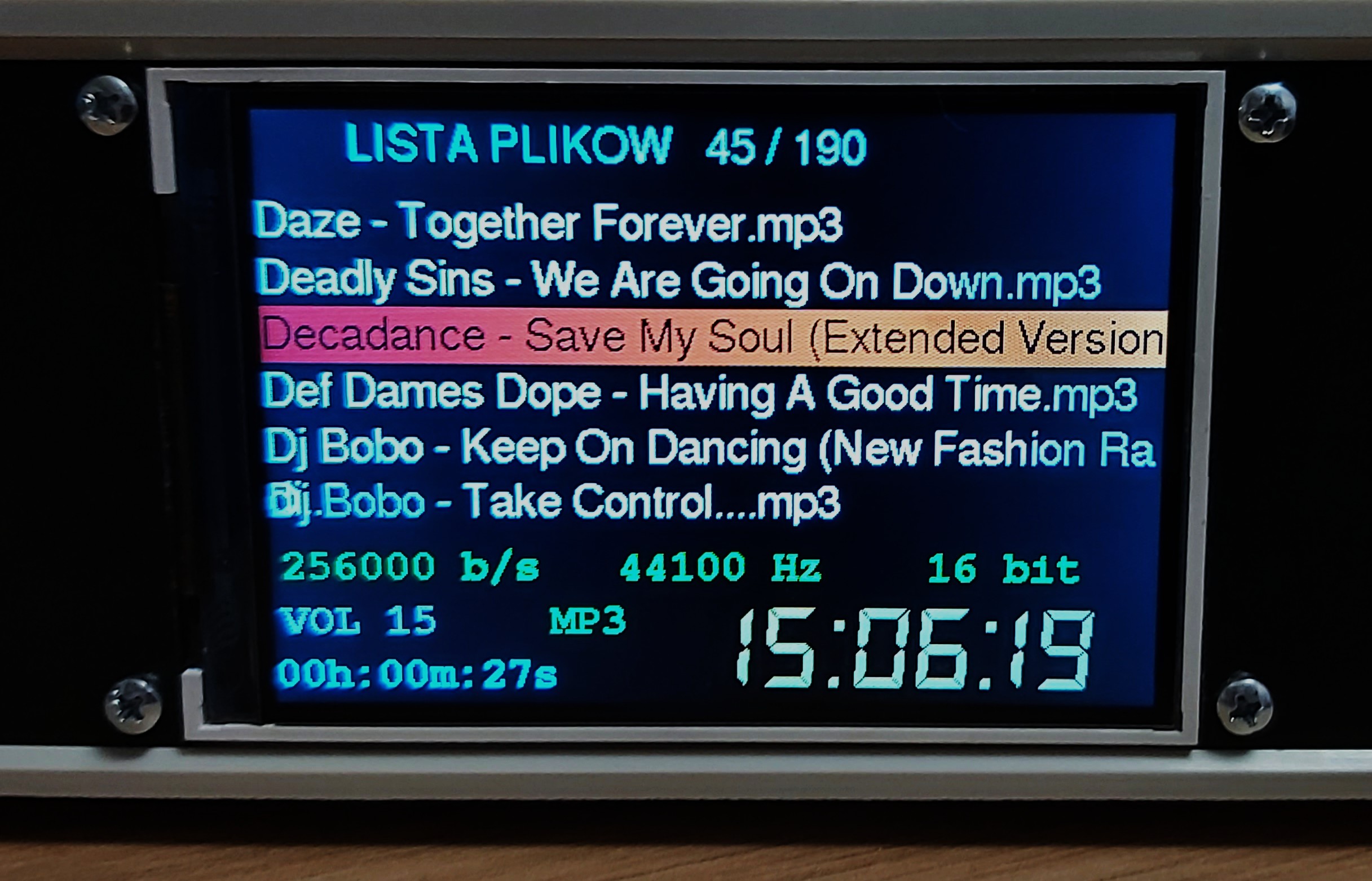

Ekran listy plików:

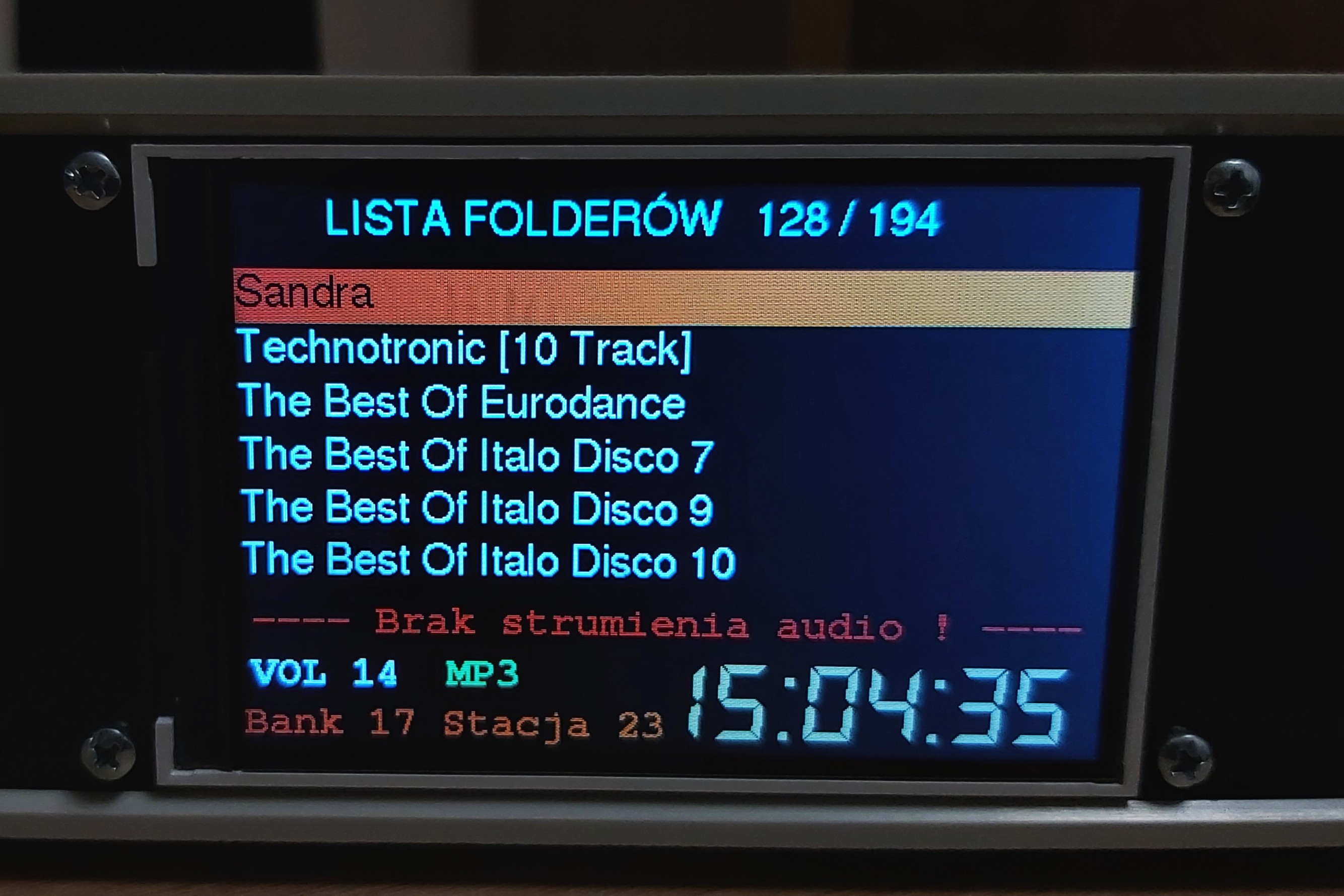

Ekran listy folderów:

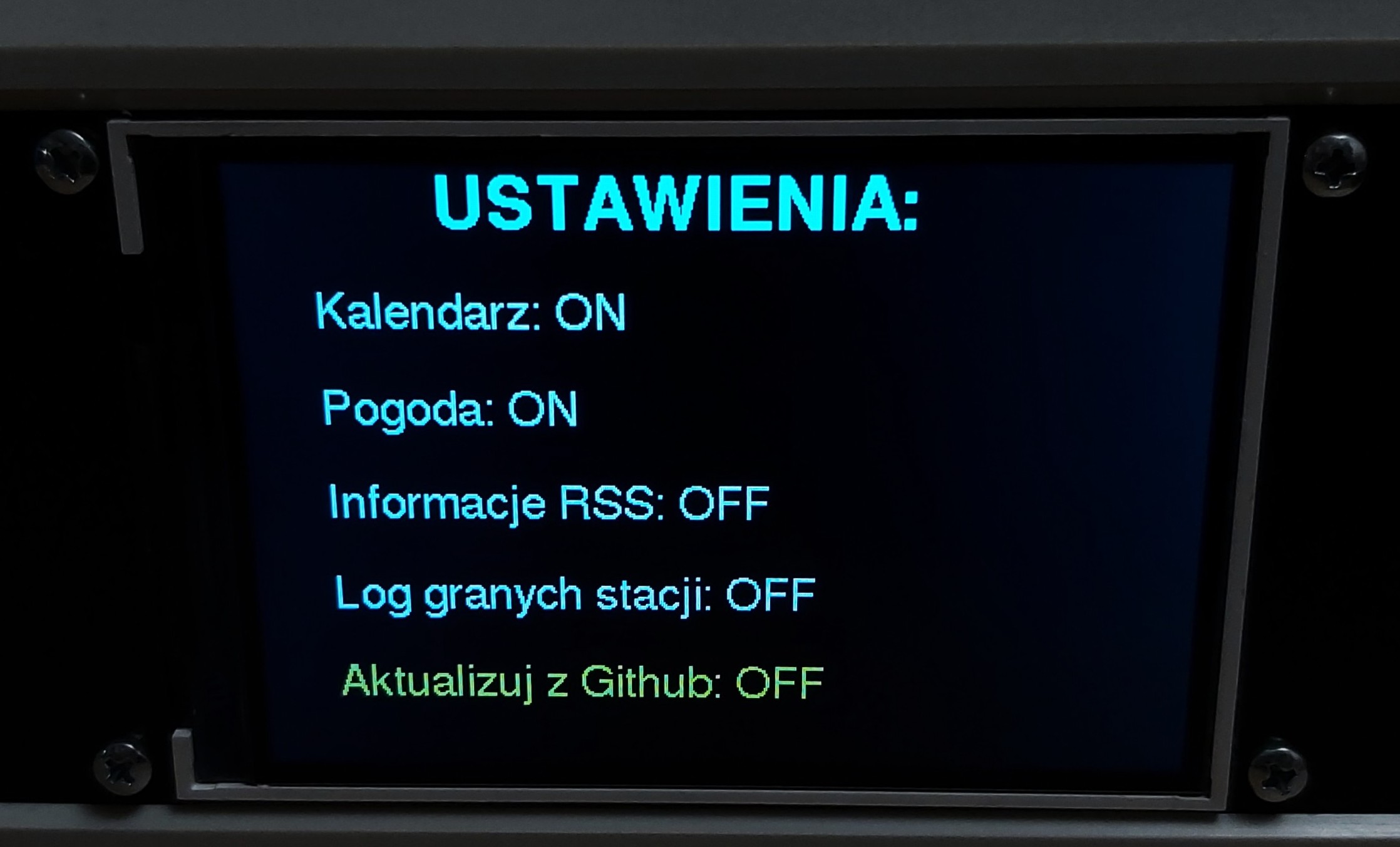

Ekran menu ustawień dla aktywacji poszczególnych funkcji (pogodynka, kartka z kalendarza, wiadomości RSS, zapis historii granych stacji):

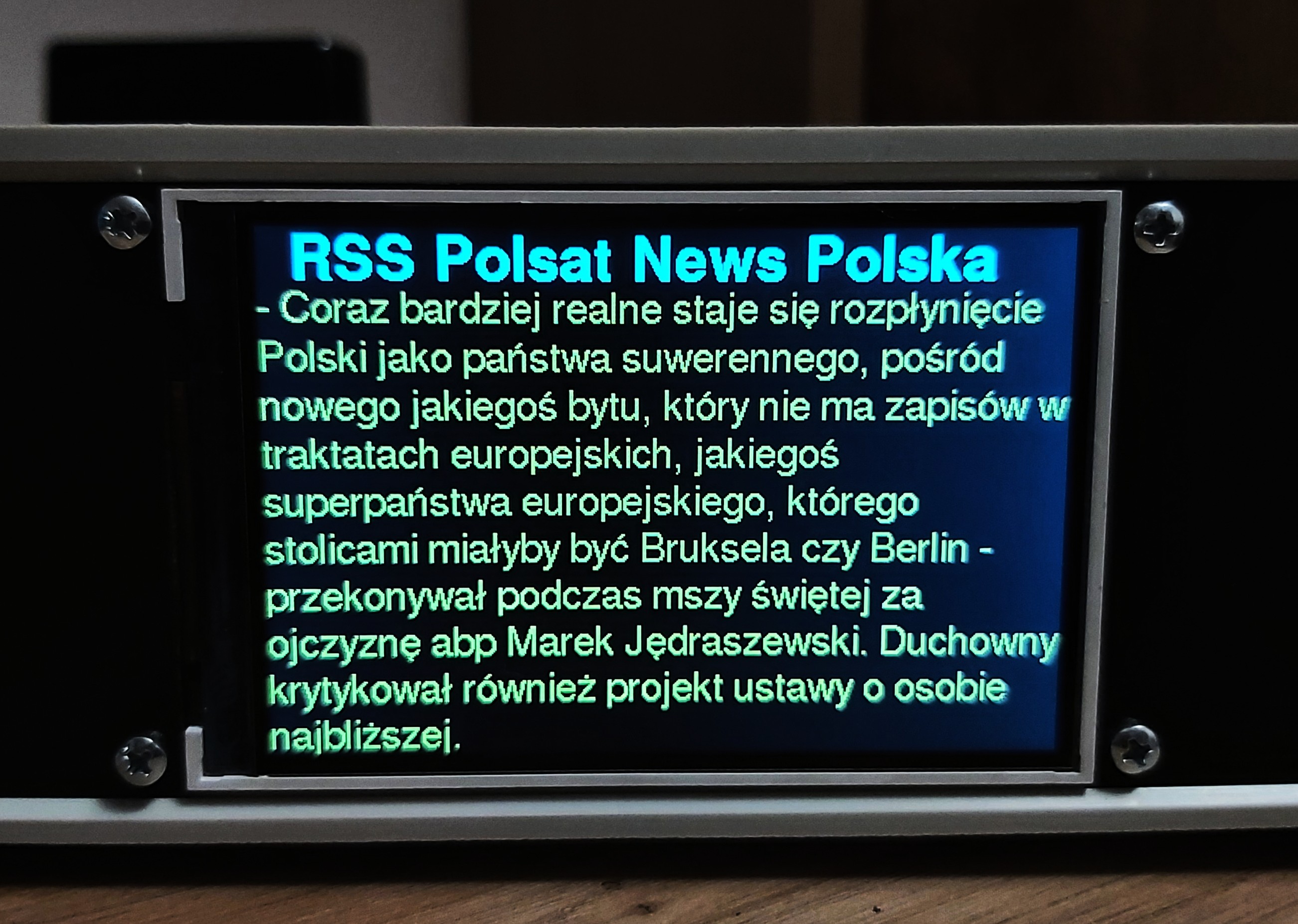

Przykładowy ekran z zawartością informacji z kanału RSS Polsat News:

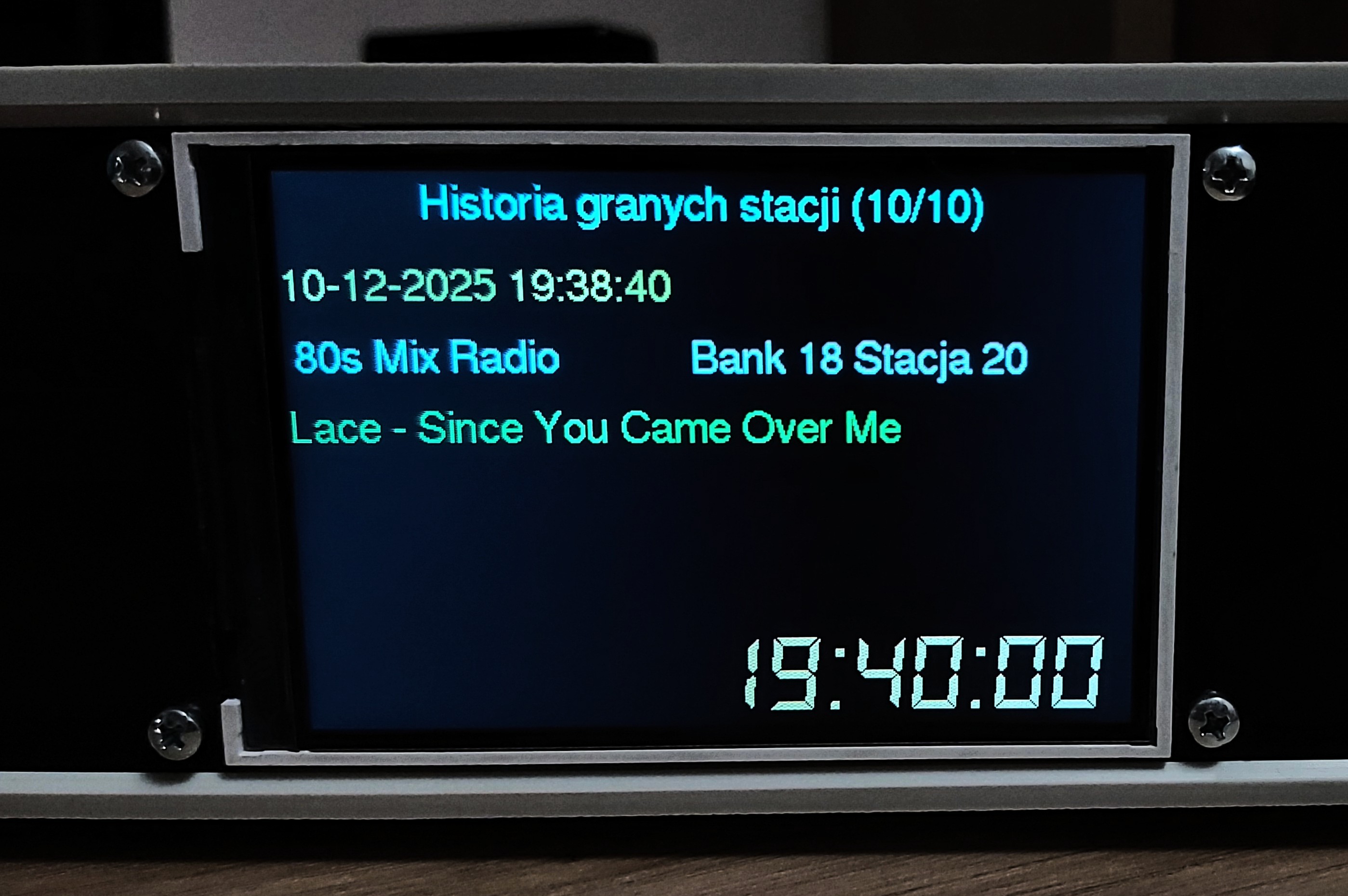

Widok ekranu podczas przeglądania historii granych stacji radiowych:
/station_nr.txt ← ostatnia stacja radiowa
/bank_nr.txt ← ostatni bank
/folderIndex.txt ← ostatni folder
/fileIndex.txt ← ostatni plik
/bank01.txt ... bank18.txt ← listy stacji radiowych
/ ← foldery z plikami audio muszą być w głównym katalogu karty SD| Biblioteka | Opis |
|---|---|
| Adafruit GFX | Obsługa grafiki TFT |
| FreeFonts (FreeSans / FreeMono) | Czcionki tekstowe |
| ArduinoJson | Przetwarzanie plików konfiguracyjnych |
| WiFiManager | Automatyczne łączenie z Wi-Fi |
| ESP32-audioI2S | Odtwarzanie strumieni i plików audio |
| SD, SPI, FS, Ticker, Time | Obsługa karty SD i systemu czasu |
| Element | Model |
|---|---|
| 🧠 Mikrokontroler | ESP32-S3 |
| 🖥️ Wyświetlacz | TFT ILI9488 (480x320) |
| 🎧 DAC audio | PCM5102A |
| 🔌 Sterowanie | Pilot IR NEC 38 kHz |
| 💾 Pamięć | microSD |
Ten projekt jest udostępniony na zasadach wolnej licencji MIT (MIT License).
Oznacza to, że możesz:
- 🆓 Używać kodu w dowolnym celu (komercyjnym lub prywatnym)
- ✏️ Modyfikować kod według własnych potrzeb
- 📤 Rozpowszechniać projekt lub jego zmodyfikowane wersje
- 💡 Uczyć się z tego kodu i wykorzystywać go w swoich projektach
Pod warunkiem, że w każdej kopii projektu lub jego części zachowasz informację o autorze i treść niniejszej licencji.
MIT License
Copyright (c) 2025 [Sławomir Malinowski / MAJSTER XXL / sarunia]
Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the "Software"), to deal in the Software without restriction, including without limitation the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions:
The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
👤 Author: [Sławomir Malinowski / MAJSTER XXL / sarunia]
🌍 Repository: GitHub – Internet-Radio-v3
