3Dアバターや衣装から断面を抽出・計測するためのミニマルなウェブツールです。
水平（床基準）および縦割りX/Z（中心基準）の断面を切り、周長・幅(U)・厚み(V)・2点距離を即座に表示します。
バージョン 1.7.5 では足底自動検出やログに3Dラインを記録する機能、任意方向への断面、単位選択など多数の機能強化を行いました。

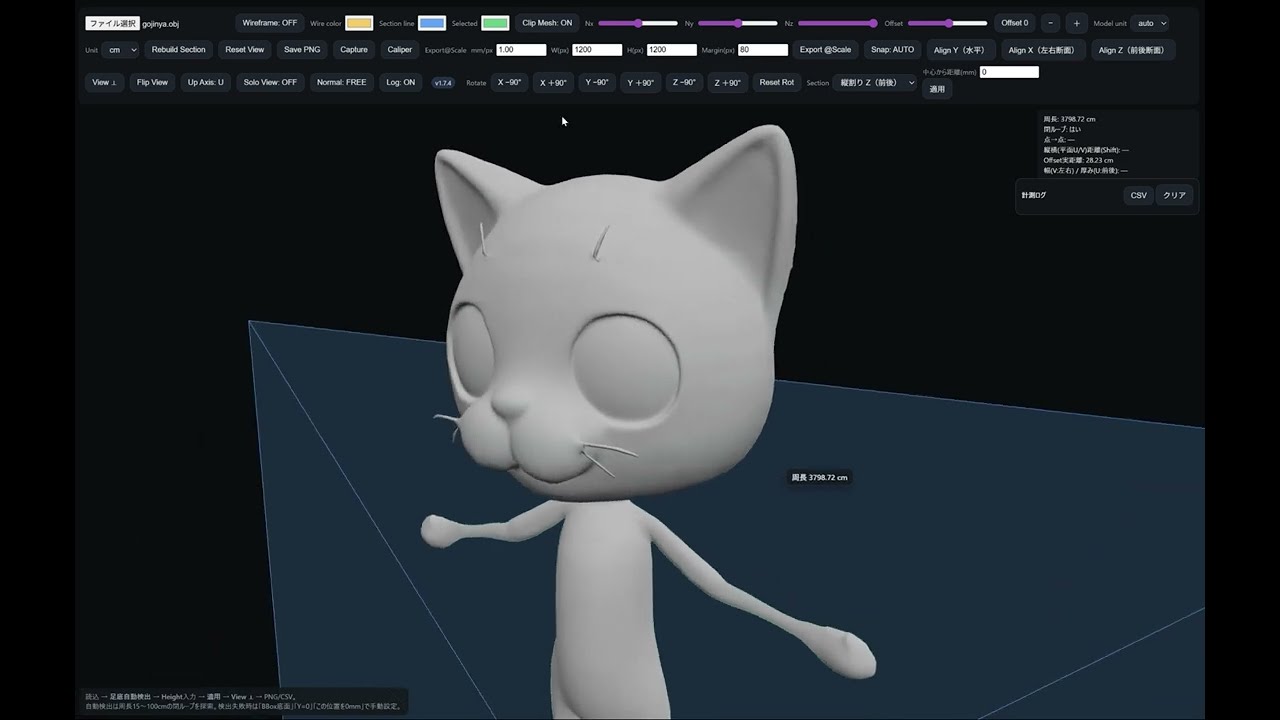

※ 上記は旧バージョン v1.7.4 のデモ動画です
| リンク | 説明 |
|---|---|
| ▶ システム起動（Web） | ブラウザで今すぐ起動 |
| 📘 スタートアップガイド（Web） | 基本操作のガイド |
| 🗂 ガイドのHTML（リポジトリ内） | ./3Dscan_measure_startup_guide_v1_7_5.html |
| 機能 | 説明 |
|---|---|
| 断面抽出 | 水平断面（床基準）、縦割りX/Z（中心基準）に加え、任意の法線ベクトル（nx/ny/nz）とオフセットで任意面を定義可能 |
| 計測 | 周長・幅(U)・厚み(V)・2点間距離をリアルタイム表示。ShiftキーでU/V軸にロック |
| ラベル操作 | ラベルはドラッグで移動可能、ダブルクリックで初期位置に戻る |
| 色設定 | メッシュのワイヤ色、断面ラインの通常色・選択色を即座に変更可能 |
| ログ記録 | Capture は画面PNG保存＋計測ログ＋断面3Dラインを記録。ログパネルで各ラインの表示/非表示や削除、ライン太さの調整、CSV出力が可能 |
| 足底検出 | 足底自動検出、BBox底面、Y=0 の各ボタンで足底位置を設定。現在の断面位置を0mmとして採用することも可能 |
| 単位選択 | モデル単位（auto/mm/cm/m/inch）と表示単位を個別に指定可能 |
| ビュー調整 | View ⟂（断面に正対）、Flip View（上下切替）、Up Axis（縦方向U/V切替）、Normal スナップ（法線を軸にスナップ）など |
| ファイル | 説明 |
|---|---|
index.html |
ツール本体 |
3Dscan_measure_startup_guide_v1_7_5.html |
スタートアップガイド（本体のUI解説） |
README.md |
このファイル |
LICENSE / NOTICE / THIRD_PARTY_NOTICES.md |
ライセンスとサードパーティ通知 |
assets/ |
ロゴ画像などのリソース |
オンライン利用を推奨します（three.js CDNを使用）。HTMLをブラウザで開くだけで動作します。オフライン運用時はJSライブラリを同梱してください。
| ステップ | 操作 |
|---|---|
| 1 | モデルを読み込みます（glb/gltf/obj に対応） |
| 2 | 足底自動検出 で足底位置を決定（または BBox底面 や Y=0）。必要に応じて現在の断面位置を この位置を0mm で固定 |
| 3 | Height(mm) に測定したい高さを入力し 適用 を押す |
| 4 | View ⟂ で断面に正対し、必要に応じて Caliper（最大幅U・最大厚みVの自動計測）や Solo View を使用 |
| 5 | Capture で画面PNG＋ログ＋3Dラインを保存、または Export @Scale で固定スケールのPNGを出力 |
| ステップ | 操作 |
|---|---|
| 1 | Section から VX（左右）または VZ（前後）を選択 |
| 2 | 中心から距離(mm) にオフセット値を入力して 適用 を押す |
| 3 | View ⟂ で断面に正対し、必要に応じて Caliper を使用 |
| 4 | Capture または Export @Scale で出力 |
mm/px、W(px)、H(px)、Margin(px) を設定し Export @Scale を押すと、ズームやFOVに影響されない固定スケールのPNGを生成します。
| 項目 | 値 |
|---|---|
| mm/px | 1.00 |
| W×H | 1200×1200 |
| Margin | 80 |
案件間でこれらの値を固定すると、出力PNGの縮尺が一致します。断面が枠に収まらない場合は W/H を大きくするか mm/px の値を大きくしてください。
| 操作 | 動作 |
|---|---|
| カメラ操作 | 左ドラッグ=回転、右ドラッグ=パン、ホイール=ズーム |
| 断面選択 | 断面ラインをクリック（選択色で表示） |
| 2点距離 | 断面上で2クリック。ShiftキーでU/V軸にロック |
| ラベル | ドラッグで移動、ダブルクリックでリセット |
MIT License — 詳細は LICENSE を参照
© 2025 断面研究所 (danmen‑lab) — v1.7.5
